高保真BTL放大器电路,http://www.5idzw.com
TDA2009 TL084 2N5551
,高保真BTL放大器电路
相关元件PDF下载:
TDA2009 TL084 2N5551
高保真BTL放大器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

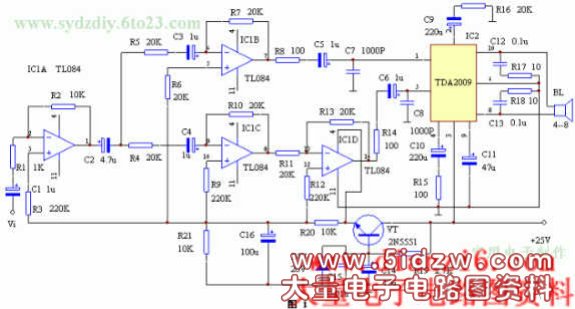

这里介绍一种无需调试、保真度高、成本低廉的BTL功率放大电路,并且可以根据自己的情况选取末级功放集成电路,由于通用性强,给音响爱好者制作带来极大方便。 元器件选择与调试 元器件清单见下表。
由于本电路设计的通用性,因此,任何OTL或OCL输出的双功率放大集成电路,都可以与差放放大器的B、C两端驳接,从而构成BTL放大器。读者如果有兴趣的话,还可以插入RC衰减式音调控制电路,将会收到更好的效果。 |
