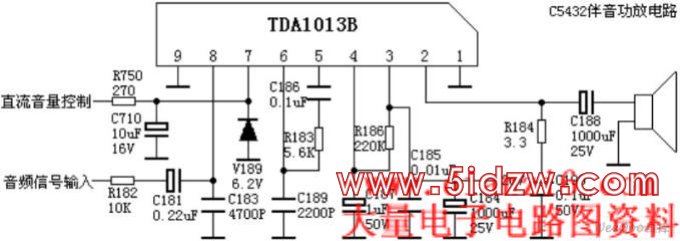

TDA1013组成的伴音功放电路图

08-25 02:28:34 | http://www.5idzw.com | 音频电路图 | 人气:213次
标签：音频电路,电路图讲解,电路图练习,http://www.5idzw.com TDA1013组成的伴音功放电路图,http://www.5idzw.com

　　TDA1013引脚功能及参考电压：

　　1脚：0V——地

　　2脚：7.7V——伴音输出

　　3脚：16V——电源

　　4脚：13.5V——电源

　　5脚：0.3V——功放输入

　　6脚：6.7V——前置输出

　　7脚：2.8V——音量控制

　　8脚：1.9V——音频输入

　　9脚：0V——地




  ，TDA1013组成的伴音功放电路图
