主板的开机电路检修

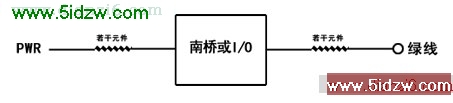

一、开机电路的构成及工作原理
PWR：主机上的电源开关
原理：在按下PWR开关之前，主机上只有紫线和绿有电，紫线为5VSB（待机电压）。南桥或I/O内部集成了开机触发电路，所有的开机触发电路都是舜间低电平有效（除83627系列I/O），按下PWR开关后会产生舜间的低电平，南桥开机触发电路工作后发输出迟续的高电平，I/O内部的开机触发电路工作后输出迟续的低电平。一些厂家的主板上集成了自己的开机复位芯片，不通过南桥或I/O开机，原理是一样的。
二、开关的三种方式
第一种两针短接后为低电平，第二种两短接后都为低电平，第三种两针短接后都为高电平
三、开机电路检修流程
1.查PWR开关处是否有3.3V左右的高电平。（查开关到紫线之间的线路）
2.按下PWR开关时测量是否有瞬间低电平触发南桥或I/O。
3.查绿线到南桥或I/O之间的线路。
故障现象：开机后通下电，马上断电按PWR无反应，这种现象称为电源保护，多为黄、红线短路，用断路法逐个断开与短路电压相关的元件。
四、主板不通电的检修流程
1.查主板电源接口，红或黄线是否有短路现象
2.查CMOS电池是否有电，一般不低于2.6V
3.查CMOS跳线是否没跳或跳反
4.查实时晶振是否起振（测压差、查CMOS电池或紫线到跳线之间的电路；查南桥待机电压）
5.检修开机电路
6.查南桥的待机电压（测周边电容，背面的粗线，旁边的大阻值电阻，如果不正常查从南桥到紫线间的线路，稳压器、二极管、场管）
7.更换I/O或南桥
五、易坏元器件
三极管、稳压器、门电路，部分主板不加假负载或CPU不通电；部分主板不加CPU风扇不通电；部分主板不加显卡不通电。
