775 CPU插座测试点
一、实物图

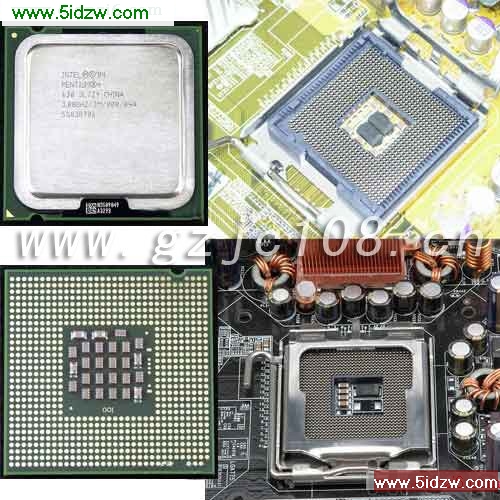

上图就是775CPU和775 插座的实物图，775CPU上没有针脚而是触点，针在插座上
二、测试点

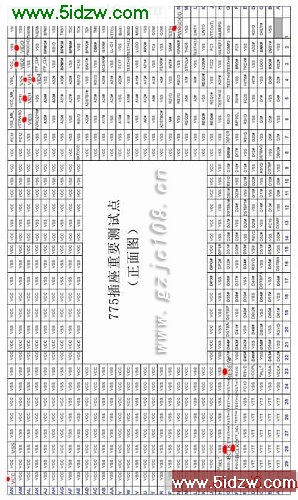

上图为预览，原图太大，下载后再看，图中红色标识的为关键测试点
1.VCC：主供电，电压1V左右
2.RESET：复位，电压1.2V
3.BCLK0、BCLK1：工作时钟，电压0.4V
4.PWRGOOD：电源好信号，电压1V
5.VID0~VID5：电压识别脚
