南桥芯片详解

南桥芯片详解


　　南桥芯片（South Bridge）是主板芯片组的重要组成部分，一般位于主板上离CPU插槽较远的下方，PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线。相对于北桥芯片来说，其数据处理量并不算大，所以南桥芯片一般都没有覆盖散热片。南桥芯片不与处理器直接相连，而是通过一定的方式（不同厂商各种芯片组有所不同，例如英特尔的英特尔Hub Architecture以及SIS的Multi-Threaded“妙渠”）与北桥芯片相连。

　　南桥芯片负责I/O总线之间的通信，如PCI总线、USB、LAN、ATA、SATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等，这些技术一般相对来说比较稳定，所以不同芯片组中可能南桥芯片是一样的，不同的只是北桥芯片。所以现在主板芯片组中北桥芯片的数量要远远多于南桥芯片。例如早期英特尔不同架构的芯片组Socket 7的430TX和Slot 1的440LX其南桥芯片都采用82317AB，而近两年的芯片组Intel945系列芯片组都采用ICH7或者ICH7R南桥芯片，但也能搭配ICH6南桥芯片。更有甚者，有些主板厂家生产的少数产品采用的南北桥是不同芯片组公司的产品。
   南桥芯片的发展方向主要是集成更多的功能，例如网卡、RAID、IEEE 1394、甚至WI-FI无线网络等等。

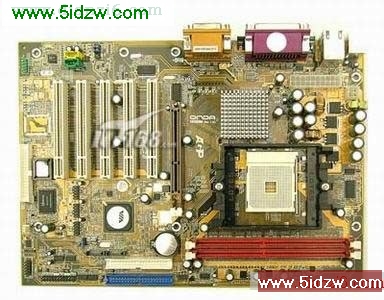

　　上图中，中间靠下的那个较大的芯片，就是主板的南桥芯片，放大后效果如下图：
