北桥芯片详解
北桥芯片（North Bridge）是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔 845E芯片组的北桥芯片是82845E，875P芯片组的北桥芯片是82875P等等。北桥芯片负责与CPU的联系并控制内存、AGP数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型（SDRAM，DDR SDRAM以及RDRAM等等）和最大容量、AGP插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。因为北桥芯片的数据处理量非常大，发热量也越来越大，所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热，有些主板的北桥芯片还会配合风扇进行散热。因为北桥芯片的主要功能是控制内存，而内存标准与处理器一样变化比较频繁，所以不同芯片组中北桥芯片是肯定不同的，当然这并不是说所采用的内存技术就完全不一样，而是不同的芯片组北桥芯片间肯定在一些地方有差别。
由于已经发布的AMD K8核心的CPU将内存控制器集成在了CPU内部，于是支持K8芯片组的北桥芯片变得简化多了，甚至还能采用单芯片芯片组结构。这也许将是一种大趋势，北桥芯片的功能会逐渐单一化，为了简化主板结构、提高主板的集成度，也许以后主流的芯片组很有可能变成南北桥合一的单芯片形式（事实上SIS老早就发布了不少单芯片芯片组）。
由于每一款芯片组产品就对应一款相应的北桥芯片，所以北桥芯片的数量非常多。针对不同的平台，目前主流的北桥芯片有以下产品（不包括较老的产品而且只对用户最多的英特尔芯片组作较详细的说明）

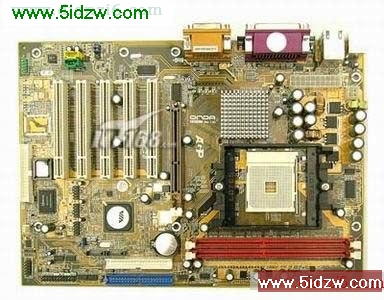

上图主板中间，紧靠着CPU插槽，上面覆盖着银白色散热片的芯片就是主板的北桥芯片。摘掉散热片后如下图：
目前主要芯片组介绍
Intel平台
Intel
Intel845系列芯片组的82845E/82845GL/82845G/82845GV/82845GE/82845PE，除82845GL以外都支持533MHz FSB(82845GL只支持400MHz FSB),支持内存方面，以上845系列北桥芯片都支持最大2GB内存，82845G/82845GL/82845E支持DDR 266，其余都支持DDR 333，另外82845G/82845GL/82845GV还支持PC 133 SDRAM，除82845GL/82845GV之外都支持AGP 4X插槽；865系列芯片组的82865P/82865G/82865PE/82865GV/82848P，除82865P之外都支持800MHz FSB,DDR 400(82865P只支持533MHz FSB,DDR 333,除82848P之外都支持双通道内存以及最大4GB内存容量(82848P只支持单通道最大2GB内存)，除82865GV之外都支持AGP 8X插槽；Intel桌面AGP平台最高端的是875系列的82875P北桥，支持800MHz FSB,4GB双通道DDR 400以及PAT功能。Intel的芯片组或北桥芯片名称中带有“G”字样的还整合了图形核心。
还有915/925系列的82910GL、82915P、82915G、82915GV、82915PL、82915GL、82925X和82925XE等八款北桥芯片。在支持的前端总线频率方面，82910GL只支持533MHz FSB，而82925XE则支持1066MHz FSB，其余的82915P、82915G、82915GV和82925X都支持800MHz FSB；在内存支持方面，82910GL、82915PL和82915GL都只支持DDR内存(DDR 400)，82925X和82925XE则只支持DDR2内存(DDR2 533)，其余的82915P、82915G和82915GV都能支持DDR内存(DDR 400)和DDR2内存(DDR2 533)，所有这八款北桥芯片都能支持双通道内存技术，除开82915PL之外最大都支持4GB内存容量(82915PL只支持2GB内存)，此外82925X还支持ECC内存；82910GL、82915G、82915GL和82915GV集成了支持DirectX 9.0的Intel GMA900显示核心(Intel Graphics Media Accelerator 900)；在外接显卡接口方面，82915P、82915G、82915PL、82925X和82925XE都提供一条PCI Express X16显卡插槽，而82910GL、82915GL和82915GV则不支持独立的显卡插槽。
之后Intel发布了支持双核心处理器的945/955/975系列的82945P、82945G、82945GZ、82945GT、82945PL、82955X、82975X等七款北桥芯片。在支持的前端总线频率方面，82945GT只支持667MHz FSB，82945GZ和82945PL则只支持800MHz FSB，其余则全部都支持1066MHz FSB；在内存支持方面，所有这七款北桥芯片都能支持双通道内存技术并且都仅支持DDR2内存从而不再支持DDR内存，其中82945PL和82945GZ仅支持最大2GB的DDR2 533，82945P、82945G和82945GT则支持最大4GB的DDR2 667，82955X和82975X则支持ECC内存技术和最大8GB的DDR2 667；在双核心处理器的支持方面，82945P、82945G、82945GZ、82945PL仅支持Pentium D，82955X和82975X则支持Pentium D和Pentium EE，82945GT则支持Core Duo；82945G、82945GZ和82945GT集成了支持DirectX 9.0的Intel GMA950显示核心(Intel Graphics Media Accelerator 950)，这是GMA900的升级版；在外接显卡接口方面，82945P、82945G、82945GT、82945PL、82955X、82975X都提供一条PCI Express X16显卡插槽，而82945GZ则不支持独立的显卡插槽。
最新的是946系列的82946PL和82946GZ以及965系列的82P965、82G965、82Q965和82Q963等六款北桥芯片，都支持最新的双核心处理器Core 2 Duo，82P965还支持顶级的Core 2 Extreme。82946PL和82946GZ只支持800MHz FSB，而82P965、82G965、82Q965和82Q963都支持1066MHz FSB。在内存支持方面，82946PL和82946GZ支持最大4GB内存，而82P965、82G965、82Q965和82Q963则支持最大8GB内存。另外82946PL、82946GZ和82Q963支持双通道DDR2 667内存，而82P965、82G965和82Q965则支持双通道DDR2 800内存。在显示接口方面，除了82Q963不支持独立的显卡插槽之外，其余五款北桥芯片都能支持PCI Express x16显卡插槽。并且82946GZ、82Q965和82Q963还集成了支持DirectX 9.0c和OpenGL 1.4的Intel GMA 3000(Intel Graphics Media Accelerator 3000)显示核心；而82G965则集成了支持DirectX 10和OpGL 1.5以及Intel Clear Video技术(英特尔清晰视频技术)的Intel GMA X3000(Intel Graphics Media Accelerator X3000)显示核心，并且Intel GMA X3000还在Intel集成显卡中首次支持硬件T&L(规格近似的Intel GMA3000只支持软件T&L)，还支持H.264硬件解码和HDMI(Hi-Definition Multimedia Interface，高清晰多媒体接口)多媒体影音输出接口；82P965和82Q965还支持面向数字家庭的Intel VIIV(欢跃)技术。
另外，82P965、82G965、82Q965和82Q963还支持以下特色技术：
(1)Intel Fast Memory Access(Intel FMA，英特尔快速内存访问技术)，通过优化可用内存带宽的使用，并降低内存访问延迟时间，更新的图形内存控制器中枢(GMCH，也就是北桥芯片)骨干架构提高了系统性能，基本上可以说是以前82875P北桥所支持的PAT技术的延续和升级；
(2)Intel Flex Memory Technology(Intel FMT，英特尔灵活内存技术)，允许插入不同大小的内存且能继续维持双通道模式，这要比以往在Intel芯片组主板上要启用双通道内存模式时必须使用相同容量和相同规格的内存的限制要灵活得多，而且在升级系统内存时原有的小容量内存则必须弃用，有了Intel FMT技术之后在升级系统内存时原有的小容量内存则不必弃用，减少了升级成本，从而升级更加轻松；
(3)Intel Quiet System Technology (Intel QST，英特尔静音系统技术)，智能系统风扇转速控制算法会根据系统的工作温度范围, 自动调节风扇转速，减少风扇速度变化, 从而降低可以感知的系统噪音；
(4)USB Port Disable(USB端口禁用技术)，可根据需要启用或禁用单独的USB端口，此项功能可防止通过USB端口恶意删除或插入数据，从而增加了又一层数据保护功能。
