SD内存插槽及测试点（推荐）

SD内存插槽及测试点

一、实物图

上图中，黑色插槽就是SD内存插槽

二、测试点

　　　

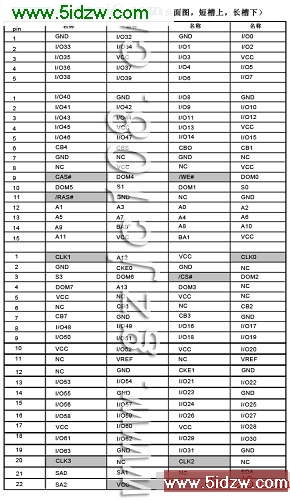

　　　SD内存插槽测试点：1个供电、4个时钟、6个信号测试点

　　　　VCC：供电测试点，正常电压3.3V，由场管或橙色线提供

　　　　CLK0、CLK1、CLK2、CLK3:时钟测试点，频率66/100/133MHZ，电压1.1V-1.6V，由北桥或时钟芯片提供

　　　　6个信号测试点：

　　　　CAS#：列选信号

　　　　RAS#：行选信号

　　　　/WE#：允许信号（高电平允许读，低电平允许写）

　　　　/CS#：片选信号

　　　　SCL：串行时钟，SDA：串行数据，由南桥提供3.3V电压
