PCI插槽及测试点

一、实物图

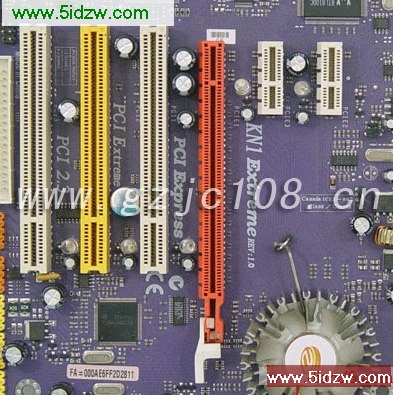

　　　上图为主板上的PCI插槽实物图,左边三个是PCI插槽，中间最长的是PCI Express　X16插槽,右边两个是PCI Express　X1插槽

二、总线及测试点

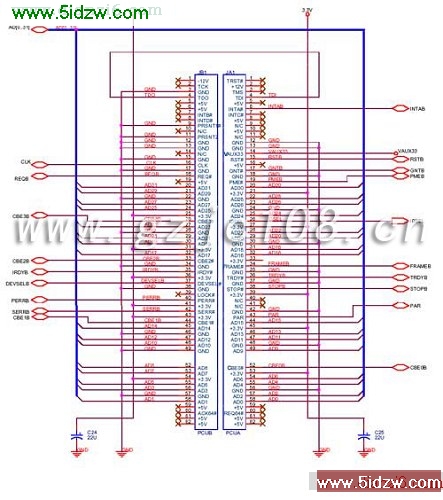

PCI总线图及测试点（正面图）点击查看大图

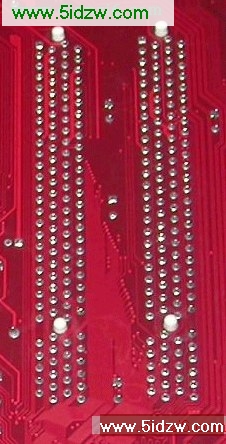

PCI插槽背面图

　　　说明：上图中深色显示的表格为PCI槽的关键测试点，包括4个供电、1个时钟、1个复位、8个信号测试点

　　　+12V、-12V、+3.3V、+5V：是四个供电测试点

　　　RESET#：是复位测试点，正常电压3.3V~0V，低电平复位，高电平正常工作，370主板大多由南桥提供，478主板大多由南桥通过门电路提供。

　　　CLK：是时候测试点，频率为33MHZ，正常电压1.1V~1.6V,由时钟芯片提供。

　　　8个信号测试点：

　　　　FRAME#：帧周期信号

　　　　TRDY#：从设备准备好

　　　　IRDY#：主设备准备好

　　　　DEVSEL#：设备选择信号

　　　　C/BE#(0)、C/BE#(1)、C/BE(2)、C/BE(3)，是命令/字节允许信号
