    应用Protel进行电原理图、印刷板图绘制编辑都是相当方便的，可是脱离了Protel运行环境，绘制的图纸就无法输出与浏览，很多朋友常常在图纸绘制完成后，为与其它文件如word文稿进行编辑时感到烦恼。要在没有Protel软件的情况下，对图纸进行输出与浏览，必须对Protel电路图的输出格式进行转化。本文使用offICe 2003软件解决Protel电路图的输出格式转化问题（本文使用的是Pmtel DxP PACk3）。

    在Protel中打开要进行转换的Pmtel的-schdoc格式的文档。

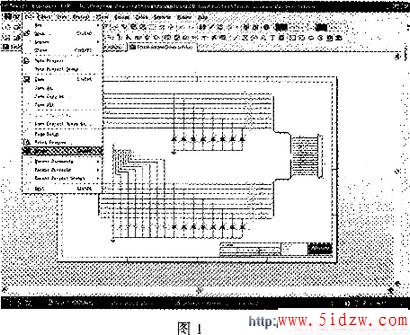

    在Protel菜单中选择File→Print,或点击工具栏上的打印机图标，见图1（安装office 2003后，会在Protel的打印机选项中自动填加MicroSOFt office Doeument Image writer虚拟打印机）。
    在弹出的对话框中选择打印机为Micmsoft office DocumentImage writer,点击OK.填写文件名与保存路径保存文档，见图2.
    点击刚保存过的文档。在菜单中选择“文件”→“另存为”,见图3.

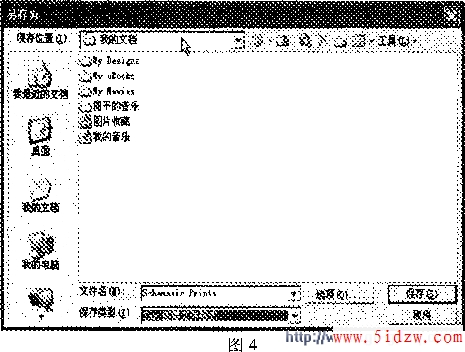

    在弹出的对话框的文件保存类型中选择Tag图像文件格式，见图4.
    对保存过的Tag图像文件可在word文档中以插入图片的形式。
