几乎每个电子爱好者都有利用无线电的雄心壮志，不论遥控一架飞机或者与外界通讯，都表达他们发射的期望讯号 这里向各位介绍的一部袖珍发射机，十分适合初学者，电路简单易制，造价低廉，输出功率不超过5－8mW，发射范围在房屋区可至100米左右，用一部普通的FM收音机接收，显示其灵敏度和清晰度俱佳，电路设计中最富挑战性的部份就是只需用3V电源和半波天线便有如此的发射能力。另外，由于电路需要的零件十分之少，故可将之安放在一个火柴盒（比国内－般火柴盒大一些）里，作为窃听器，可谓神不知、鬼不觉，不过，并非限于这方面用途上，可将之安置在婴孩房、闸门或走廊通道，监视实际情况，此外亦可当作为夜间保安装置。
电路之电流损耗少于5mA，用两枚干电池可连续工作80至100小时之间。
电路在正常工作下非常稳定，频率漂移极小，测试：工作8小时之后，仍不需再校接收机。唯一影响输出频率是电池的状况，当电池老化时，频率有轻微改变。
借这个制作，学习有关FM发送，可了解其优越的地方，特别它产生无噪声的极高质讯号，即使利用低功率发送，也很容易取得良好的范围。
电路工作原理

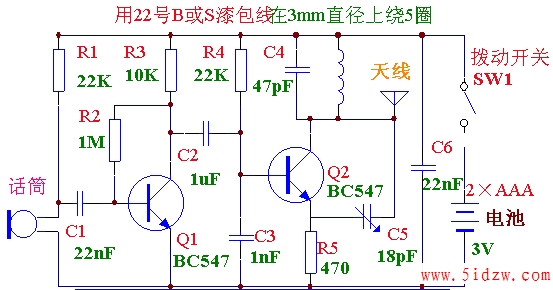

从图中电路可见分两级，一级音频放大器和一级RF振荡器。
驻极体话筒内实际藏有一枚FET，如您喜欢的话，可视之为一级，FET将话筒前振膜之电容变化放大，这就是驻极休话筒很灵敏的原因。
音频放大级乃由其射极晶休管Q1担任，增益约20至50，将放大的讯号送往振荡级之基极。
振荡级Q2工作于约88MHz之频率，这频率由振荡线圈（共5圈）和47pF电容器调整的，该频率也决定于晶体管、18pF回输电容器及还有少数偏压元件，例如470Ω射极电阻和22K基极电阻。
电源接通时，1nF基极电容器通过22K电阻逐渐充电，而18pF则经振荡线圈的470Ω电阻充电，但更加之快，47pF电容也充电（其两端虽仅得小的电压），线圈产生磁场。
基极电压渐渐上升时，晶体管导通，并有效地将内阻并接在18pF两侧。当1nF电容充电至该极的工作电压时，就会发生好几个杂乱的周波，故此，我们假定讨论在靠近工作电压之时。
基极电压继续上升，18nF电容试图阻止射极电压的移动，到电容器内的能量耗尽及再不阻止射级移动之时，基——射极电压降低，晶体管截止，流人线圈的电流也停止，磁场衰溃。
磁场衰溃，产生一个相反方向的电压，集极电压反过来从原本的2.9V上升至超过3V，并以相反方向47pF电容充电，这电压也影响到对18pF电容充电，及470Ω射极电阻上的电压降使到晶休管进入更深的截止。
18pF电容充电时，射电压下跌，并跌到某一晶体管开始导通，电流流入线圈，与衰溃磁场对抗。
线圈上之电压反转，形成集极电压下降，这个变化通过18pF电容传送到射极上，结果晶休管进入更深的导通，把18pF电容短路，周期再开始重复。
故此，Q2在此形成一个振荡，产生88MHz的交流信号。放大后之音频讯号经0.1uF电容溃入到！Q2之基极，改变振荡频率，产生所需的FM讯号。
制 作 过 程
装制之前，最好将预先准备好的印板和两枚电池放人空的火梨盒里，看看到底有多少空间可用。
空位虽有限，但仍需留下小小的位置给单独一排的火柴，可用胶水将这些火柴贴在卡纸上，目的遮盖电路，使人觉得它不过是一盒火柴，不会察觉到是一个窃听器。
现在将所有零件放在工作桌上，逐个零件分清楚其数值，然后分类按次序排列好，这佯做很有条理，避免焊错零件。锡线方面最好采用特细0.6lmm的树脂（松香）锡线，因其身细，焊接起来很快并易上锡，
用15至2Ow小型电烙铁已足够，使用前用海绵将烙铁咀抹干净，唯一须自制的是线圈，需用一段22号BS（Ф0.5mm）或24号BS（Фm.71mm）的漆包铜线或者包锡铜线。
在3mm直径的线圈架上绕5圈，如在中型螺丝起子上绕亦可，然后将圈与圈之间分隔开的5.5mm左右。
到最后调整频率的时候，就要藉着将线圈前后压缩或者拉长，改变输出频率。如您的线圈用漆包线做的话，须把线的两头上的漆皮剥掉，然后上一点锡。
现在可依照图（3）指示的零件安放位置焊接底板，先从电阻开始、跟着电容、晶体管、线圈和话简，电阻直立于底板上，但保持高度至最少限度。晶休管之管脚应尽插入底板，以至管的高度没有突出。
两枚电池利用开关焊接一起，再用用线把电地两极接至底板上。最后用一条10cm长的铜线接在底板的"A"点上，作为天线，整个制造过程就算完毕
为 什 么 ？
您是否奇怪电路为何不工作？装机后有多少次发觉电路不能正常工作？
请不要责备自己，或者又对那本教您的杂志破口大骂，许多时候是由于所谓"误差"导致的。
制造厂制造出来的所有零件都有其数值，但这个数值只是落在"差额"之内，而非印在其上的"正常"值。这个差额度称为误差，假若误差说是5％。这表示该零件之实际数值会在其标示值下的5％与以上的5％之间的任何一处。
误差常应用在电阻、电容、晶体管及其他元件如话筒、线圈及集成电路。
然而，还有另一因素，称之为界限，每个元件在电路中，对该场合都有一个容许值范围，只要该值依旧在该范围之内，又或者在这些界限之内，电路就适当的工作，选择每一元件的时候，－般是在这范围的中间。
大多数电路并非严格限制，如从指定元件中选择另一个较高或较低值，一般都工作得不错，假若不成，电路不是很严格限制就是所选之数值很不适当。
当您通过杂志向外发表一个线路时，就会有各种不同阶层的人士试制，从各方面来源取得需用的零件。有时他们采用指定之数值，有时他们选择次一个数值。还有，有些零件有1－5％误差，而其他高至标示值的60％，当这些参数差额和界限在任意方式混合之下，您碰到电路不工作是极平常的。
就以话筒为例，在3V电源下，有些话简只需用100K负载电阻（R1）就有极良好的灵敏度，其他的可能需用4.7K能取得仅可接受的灵敏度，从外型您不能说出两者的差别，它们看似一样，但在电气特性上就相差得甚远。
同样亦可应用在晶体管身上，规格表上也许说明两管特性近于相同，可是，当它们接：电路时，一个工作称意，而另一个工作失灵。
请不要担心因看到以上的一段话而恐怕失败，只要慎重考虑电路对元件要求，一步步去做，是完全可以成功的。
电 路 调 校
所有零件都焊接完毕后，最好先用肉眼检视一切焊接点，是否有假焊，或者焊料用得太多而造成与临近短路，彻底查清楚后，才可进行校准和测试性能，测试步骤是加一条短的天线（5至10cm长）于底板的A点上调谐－部FM收音机于整个波段上，寻找该讯号。
最好令发射机与收音机保持一定距离，以防止检拾到任何谐波或者侧波。
如收音机未能检到载波，表示频率可能太低，将振荡线圈稍为拉长，及再次尝试。如果采用包锡铜线绕制线圈，注意图与圈之间不应彼此碰到。如采用漆皮铜线，则须要知道圈的连通性，可用万用表之低阻挡去量度它，或者量度电路电流，应约2.5-3.5mA。
一旦检到载波，将窃听器摆放在一部时钟的侧近，检查电路之灵敏度，收音机应发出清楚而强大的"滴嗒"声，电路应比您的耳朵更为灵敏。
话筒之负载电阻（R1）决定灵敏度，可将之减至10K或者加至47K，视所需求
的灵敏度而定。
要确定发射之频率完全远离开您本地任何FM广播电台，因为电台发出之讯号强大，当您测试距离时，会遮盖窃听器。
将线圈压缩，频率便降低；将之拉长，频率便增加，这样免用到微调电容，节省本机的造价，不过，如您喜欢亦可用微调电容。
顺道一提，C4最好用一枚39pF陶瓷电容，将另一个10pF或22pF微调电容并于共上，这样可更仔细调整电路。用线圈调整很容易偏离FM波段。
