采用PIC单片机控制的电话小总机,http://www.5idzw.com
本小总机以PIC单片机控制,使用简单,分机间可互相内线通话,最大优点是当供电停止时,各分机仍可打外线,且保持通话保密的功能。
IC2-8870作DTMF信号检测,送入单片机IC3-PIC16C54中,单片机根据情况控制继电器的吸合,完成对各分机的控制。当需要内线通话时,提起某一分机(如DHJ1),提机信号通过光电耦合O2-TLP521送入IC3中,拨打分机号码由8870检测送入IC3,IC3驱动相应分机的继电器吸合,以及由REL继电器送入响铃信号,当被叫分机提机时,REL1接通由IC4、R1组成的恒流源供电给各分机工作;当有外线电话打入时,其中一分机提机,需转到另一分机时,拨打该分机号码后挂机,单片机通过7脚保持提机状态,然后通过吸合相应的继电器,送入响铃信号,呼叫分机;当供电停止时,由可控硅组成的分线器电路仍可保持各分机正常拨打外线及通话保密。,采用PIC单片机控制的电话小总机
本小总机以PIC单片机控制,使用简单,分机间可互相内线通话,最大优点是当供电停止时,各分机仍可打外线,且保持通话保密的功能。

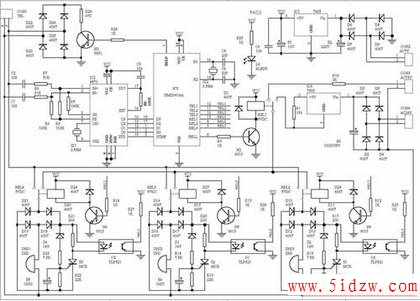

电路原理:
IC2-8870作DTMF信号检测,送入单片机IC3-PIC16C54中,单片机根据情况控制继电器的吸合,完成对各分机的控制。当需要内线通话时,提起某一分机(如DHJ1),提机信号通过光电耦合O2-TLP521送入IC3中,拨打分机号码由8870检测送入IC3,IC3驱动相应分机的继电器吸合,以及由REL继电器送入响铃信号,当被叫分机提机时,REL1接通由IC4、R1组成的恒流源供电给各分机工作;当有外线电话打入时,其中一分机提机,需转到另一分机时,拨打该分机号码后挂机,单片机通过7脚保持提机状态,然后通过吸合相应的继电器,送入响铃信号,呼叫分机;当供电停止时,由可控硅组成的分线器电路仍可保持各分机正常拨打外线及通话保密。,采用PIC单片机控制的电话小总机
