以常用集成块制作的声控灯光控制器,http://www.5idzw.com
一般的声控控制器，若以分立件制作，则不易调试；若以专用声控集成电路制作，元器件难觅。本例介绍的声控灯光控制器，以常用集成块制作，配以少许阻容元件，使制作变得安全、容易、灵敏度高且无需特定复杂的调试，特别适合于初学者制作。
一般的声控控制器，若以分立件制作，则不易调试；若以专用声控集成电路制作，元器件难觅。本例介绍的声控灯光控制器，以常用集成块制作，配以少许阻容元件，使制作变得安全、容易、灵敏度高且无需特定复杂的调试，特别适合于初学者制作。
工作原理

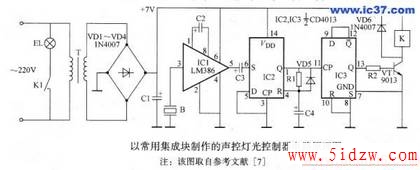

以常用集成块制作的声控灯光控制器电路原理图如所示。本电路具有声控集成电路的3个组成部分：放大、整形和双稳态开关。这里使用2块集成电路，IC1为LM386音频功率放大器，用于放大压电陶瓷片B接收的击掌声信号，并由其5脚输出。 IC2和IC3各为CD4013双D触发器中的一个D触发器。IC2组成单稳态电路，用于对LM386输出的声信号脉冲进行整形，单稳态时间由R1和C4确定，使得每击掌一次，IC2的1脚只有一个稳定的高电平脉冲输出。10组成分频器电路，可用作双稳态输出。当11脚输人第一个脉冲时13脚输出高电平，使晶体管VT饱和导通，继电器K得电，其常开触点K1吸合，点亮电灯。当11脚输人第2个脉冲时，13脚输出低电平，VT截止，电灯熄灭。当11脚输入第3个脉冲时，13脚再次输出高电平，电灯亮，如此循环。也就是说，每击一次掌，照明灯EL就点亮或熄灭一次，达到声控开关的目的。
本例电路直流电压按以下过程获得：220V交流电经变压器降压，VDl一VD4整流，C1滤波，可获得7V直流电压供给后续电路。
元器件选择
IC1选用I.M386音频功率放大器，IC2和IC3选用CD4013双‘D触发器。
VT选用9013型晶体管。
VD1一VD6均选用I N4007型二极管。
RI和R2分别选用5MO、1 ka电阻器。
C1和C2分别选用220口、10口电容器；C3和C4均选用城电容器。
K选用工作电压为6V的任何小型继电器。
其他元器件均无特殊要求，可按图所标型号及参数进行选用。，以常用集成块制作的声控灯光控制器
