调频型无线耳机,http://www.5idzw.com
元件选择由于电路工作在高频状态，所有无级性容均选用高频瓷介电容器，线圈L1、L2用1MM镀银线在4MM的圆棒上绕5T脱胎面民，发射天线用长10CM的精铜线竖立在发射机上，接收到线用适当长度的胶质线绕在耳机带环上即可，菘它元件无特殊要求。
电路调试电路调试很简单，将发射电路中的三极管，BG1、BC2的集电极电流调节在0。5MA，接收电路中BG的集电极流调节在0。3MA，使发射机频率对准即可投入使用。有一点注意，如果在耳机中听到的声音有失真，说明发射机的输入信号过大，应调小电视机的音量。
，调频型无线耳机
随着新型电视的层出不穷，配备无线耳机又给用带来了新的方便。其实，对于无线电爱好者想拥有一副无线耳机并不是难事，通过自己制作就能如意愿。在此，笔者向大家介绍一款调频型无线耳机有兴趣者实验制作。

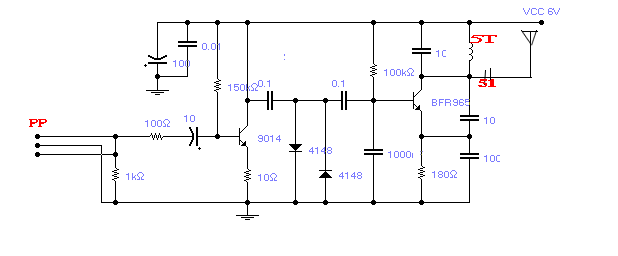

图1是该无线耳机的发射电路，经立体声耳插头pp从电视耳机插孔得到的音频信号经BG1放大，D1、D2、C2、C3组成的限幅电路限幅后送到BG2等元件组成的高频振荡器，调制后的调频信号经C7耦合天线向外发射。
元件选择由于电路工作在高频状态，所有无级性容均选用高频瓷介电容器，线圈L1、L2用1MM镀银线在4MM的圆棒上绕5T脱胎面民，发射天线用长10CM的精铜线竖立在发射机上，接收到线用适当长度的胶质线绕在耳机带环上即可，菘它元件无特殊要求。
电路调试电路调试很简单，将发射电路中的三极管，BG1、BC2的集电极电流调节在0。5MA，接收电路中BG的集电极流调节在0。3MA，使发射机频率对准即可投入使用。有一点注意，如果在耳机中听到的声音有失真，说明发射机的输入信号过大，应调小电视机的音量。
，调频型无线耳机
