    本文应用MAX公司生产的低压差分信号传输驱动器MAX435和接收器MAX436，设计了一种利用局域网双绞线传输基带视频模拟图象信号的发射端与接收端。

    发射端：发射部分由驱动器MAX435高性能集成电路实现，它内部集成有预加重电路。差分信号传输驱动器，将不平衡输入的单端视频基带信号转换成对地平衡的差分信号输出。它是一个开环放大器。两端电压增益差分输出：

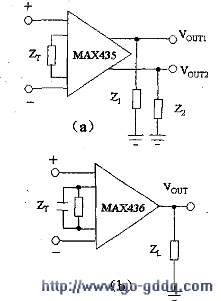

    式中VIN是输入信号，在不加任何反馈的情况电流增益K=4±2．5％，Z1、Z2是50欧姆差分输出电阻。ZT是500欧姆的可调电阻，它可以整放大器的电压增益3db左右，如图a所示。

    接收端：接收部分由驱动器MAX436将差分视频基带信号转换单端视频基带信号。集成电路内部有频率均衡电路、彩色信号的提升电路及增益可控制视频信号放大器。使远距离传输中仍能显示彩色，可方便调整传输信号的电平，控制电路的总增益，使输出的信号为标准的视频1 VP—P送入监视器。开环放大器电压增益：
    无反馈情况下电流增益K=8±2．5％，zL是MAX436的75欧姆电阻负载，与监视器的输入电阻对应。zt由电阻与电容连接成RC均衡调节网路(即频率补偿)，最大可以调节MAX436的6db电压增益，如图b所示。
