用MAX1496做LED数字万用表,http://www.5idzw.com

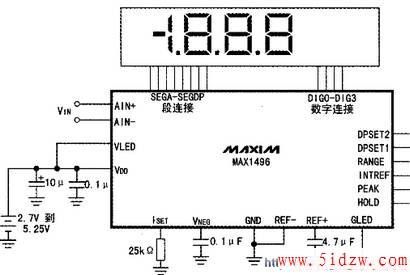

由于采用了位段扫描的动态显示方式,使得显示器的引脚大为减少,MAX1496的显示扫描频率达到640Hz,显示稳定清晰,相比静态显示功耗大大降低。在本设计中,我们选用了常用的四位扫描式LED显示器,它只有12个引脚,MAX1496本身有28个引脚,一共是40个引脚,为了方便安装,在PCB的设计上,我把它们并列在一起,这样就可以共用一个40脚的DIP插座,LED显示器在芯片上面。为了充分利用芯片的功能,设计了两个微动按钮,一个是数据保持,一个是峰值保持按钮,功能引脚平时通过两个10kΩ接地,按下按钮时实现相应的保持功能;在DPSET引脚旁边设计了VCC、GND两条线,留下的焊盘便于量程扩展时设置小数点位置。整体PCB采用大面积敷铜方式布置,尽量消除干扰。
,用MAX1496做LED数字万用表
