用ICL7135的信号采集传输电路

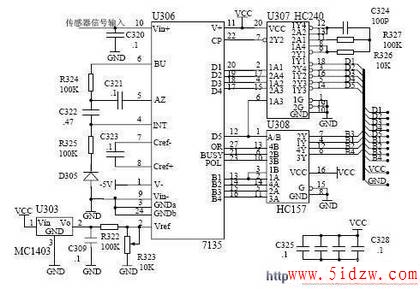

　　HC157 是四路二选一开关，1 为选择输入端，S 为低电平时，选择A 输出；S 为高电平时，选择B 输出ICL7135 的BCD 码的位选通输出端D1-D5 分别接8 位可编程逻辑接口电路8255的PA0～PA3 和PB0～PB4。CPU 可读取各个位的状态并判断，从而在ICL7135 的B1～B8 输出端读取BCD 数据。ICL7135 信号采集传输电路如图3 所示。
