由热电偶冷端温度补偿器AD596／597构成温度测控仪电路

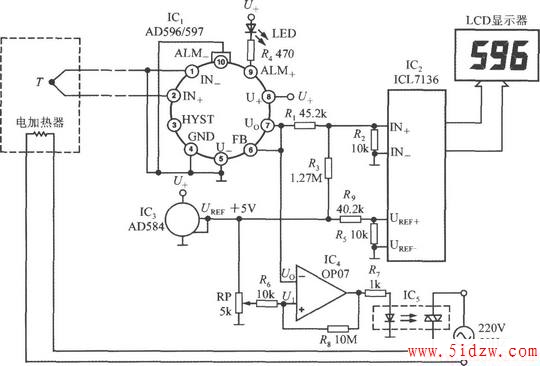

由AD596／597构成温度测控仪的电路如图所示。在这里，AD596／597(IC1)作为闭环热电偶信号调理器使用。IC2为CMOS单片3 1/2位A／D转换器ICL7136，亦可用ICL7106来代替，但功耗会增大些。IC3为 5V带隙基准电压源AD584， 5V基准电压经过R4、R5分压后给ICL7136提供1．000V的基准电压，由ICL7136和LCD显示器构成满量程为2V的数字面板表(DPM)。IC4选用OP07型运算放大器。RP为设定点调节电位器，用以设置所要控制的温度T1。IC5为带双向晶闸管(TRIAC)的光耦合器。

该仪表具有测温、控温和热电偶开路故障报警功能。AD596／597的输出电压经R1、R2分压后送至ICL7136的模拟输入端IN 、IN-。取R1=45．2kΩ、R2=10kΩ时，仪表显示华氏温度(oF)。适当调节R1、R2的电阻值还可以显示摄氏温度。AD584输出的 5V基准电压UREF，经RP、R6分压后得到参考电压U1，接OP07的同相输入端，反相输入端接Uo。当Uo<U1时，OP07输出高电平，通过光耦合器将电加热器的220V交流电源接通，使电加热器升温。当T>T1时，Uo>U1时，OP07的输出变成低电平，将电加热器的电源关掉，迫使其温度降低。最终实现恒温控制。当热电偶开路时，LED就发光。若热电偶的负极不接地，一旦发生开路故障时仪表就会过载。
