由热电偶冷端温度补偿器AD594/595构成的摄氏温度计电路

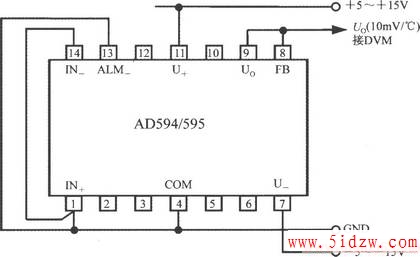

AD594／595亦可配置成摄氏温度计，电路如图所示。此时应将IN 、IN-端与COM短接，输出电压Uo的温度系数为10mV／℃，可送至DVM中测量并显示出温度值。

，由热电偶冷端温度补偿器AD594/595构成的摄氏温度计电路
