线性频率输出式相对湿度测量电路(湿度传感器HS1100/1101)

09-08 11:08:26 | http://www.5idzw.com | 传感器 | 人气:966
标签:传感器原理,电路设计,http://www.5idzw.com 线性频率输出式相对湿度测量电路(湿度传感器HS1100/1101),http://www.5idzw.com

线性频率输出式相对湿度测量电路(湿度传感器HS1100/1101)

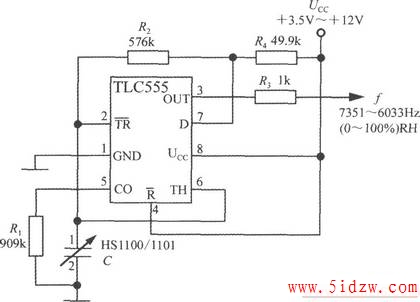

线性频率输出式相对湿度测量电路如图所示,电源电压范围是UCC= 3.5~ 12V。利用一片CMOS定时器TLC555,配上HS1100/1101和电阻R2、R4构成单稳态电路,将相对湿度转换成频率信号。输出频率范围是7351~6033Hz,所对应的相对湿度为0~100%。当RH=55%时,f=6660Hz。输出频率信号可送至数字频率计或单片机系统,测量并显示出相对湿度值。R3为输出端的限流电阻,起保护作用。

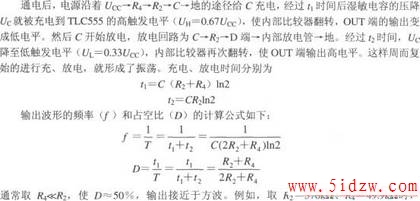

线性频率输出式相对湿度测量电路(湿度传感器HS1100/1101) D=52%。当C=C0=181.5pF时,求出f=6668Hz,这与6660Hz(典型值)非常接近。当RH=55%、TA= 25℃时,输出方波频率与相对湿度的数据对照见下表。

线性频率输出式相对湿度测量电路(湿度传感器HS1100/1101)

,线性频率输出式相对湿度测量电路(湿度传感器HS1100/1101)
