由智能化远程热风扇控制器ADT7460构成的计算机的散热控制电路

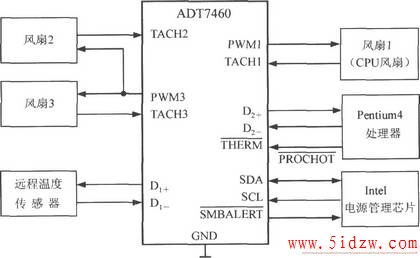

奔腾4计算机的散热控制电路如图所示。该计算机中共使用了3台散热风扇。其中，风扇1专门给CPU散热，风扇2和风扇3分别安装在主机箱的前面和后面给机箱散热。VT为第一路远程温度传感器，用来测量环境温度。Pentium4处理器中的温度传感器就作为第二路远程温度传感器。ADT7460通过SMBus总线接Intel公司生产的电源管理芯片。一旦检测到超温，就从

端输出超温中断信号，再通过电源管理芯片使CPU产生中断。
