由多功能传感信号调理器AD693构成0～ 30mV单极性输入、4～20mA输,http://www.5idzw.com

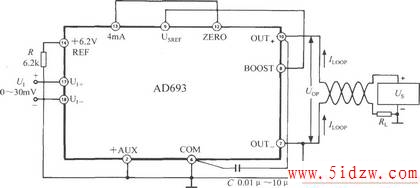

由AD693构成0～ 30mV单极性输入、4～20mA输出的电路如图所示。环路电源Us的允许范围是 12～ 36V。RL为电流环中的负载电阻，ILOOP为环路电流。实际加到AD693上的电源电压(Uop)为
。不使用本地电源时， 6．2V基准电压源与地之间需接6．2kΩ电阻，将基准电压源的负载电流设定为1mA。C为电源退耦电容。
