由5通道低功耗可编程传感器信号处理器AD7714和热电偶构成的测温,http://www.5idzw.com

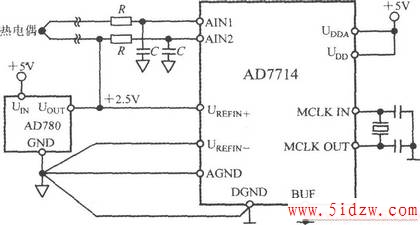

由AD7714和热电偶构成的测温电路如图所示。在此应用中，AD7714工作在缓冲模式，允许在前端接退耦电容，以便滤除热电偶引线上的噪声。在缓冲模式下，AD7714的共模范围较窄，为使热电偶的差分电压处于合适的共模电压范围之内，AD7714的AIN2输入端应被偏置到 2．5V基准电压上。
