康佳P29ST281机型的数字板电路，主要由视频数字处理器U1（SVP-EX11）、微处理控制器U23（M30622SPGP）、快闪（程序）存储器U30（SST29SF040）和RGB视频、行/场扫描处理器U31（TB1306FG）等集成电路组成。
（1）数字板视频信号处理电路流程简介
从图像伴音中频信号处理电路N101（LA75220NVA）⑤脚输出的CVBS全电视信号经V102（2SA10150）射极跟随后，从排插XP101-XS101⑧脚经过主板电路后从排插XS02⑨脚送人“数字板”中的数字视频处理器U1 196脚；从AV1（或S端子输入的Y信号）端子输入的视频信号，经排插XS02 16脚送入U1198脚；从AV2或AV3端子输入的视频信号，经排插XS02⑦脚或12脚送入U1 197脚；从s端子输入的色度C信号，经排插XS02的14脚送入U1 185脚；从多媒体信号输入端口输入的Y/Cb/Cr（隔行）或Y/Pb/Pr（逐行）分量信号，分别经排插XS0218、20、21脚送入U1 200、186、179脚；从VGA端子（电脑PC机输入端口）输入的RGB信号分别经排插XS07②、④、⑥脚送入U1 180、202、187脚。以上输入U1的各路视频信号，在其内部完成数字视频信号的切换、解码等处理，在U4和U5两块帧（缓冲）存储器的配合下完成扫描显示格式变换，以及多项动态图像质量增强等处理，最后经U1内部集成的DAC电路，数/模转换后还原成R、G、B模拟信号分别从U1 30、29、28脚输出，送到U31 48、①、②脚，从U1 34、37脚输出经格式扫描变换后的行/场同步信号（HSYNC/VSYNC）分别送到N31④、③脚。另外，从U1的190脚输出CVBS视频信号，经电容器C610（10μF/16V）耦合和三极管Q5、Q6及其周围电阻组成的放大电路处理后，经电阻R440（75Ω）从排插XS02的23脚送到AV电路板作为AV～OL7T视频输出。
从视频数字处理电路U1输入U31的模拟RGB信号，经U31内部集成的RGB视频处理电路处理后，得到R、G、B三基色信号分别从38、36、34脚输出，经排插XS06②、④、⑥脚送到视放板处理电路。另外，从RGB视频、行场扫描处理电路U31 11脚输出行激励Hout信号经排插XS02 30脚输入行扫描电路；从U31 22脚输出场激励Vout信号经排插XS02①脚输入场扫描电路；从U31 18脚输出枕形校正E/W信号经排插XS0232脚输入行扫描电路。
（2）数字板的微处理控制电路简介
微处理控制器各脚功能为：U23 71脚输出待机（开/关）控制信号（STBY），经排插XS01 29脚送人主板的开关稳压电源待机控制电路；从72脚输出静音控制信号（MUTE），经排插XS0132脚送人主板的静音控制电路；从74脚输出AV1控制信号，经排插XS01③脚送人主板N202（NJW1166L）⑨脚，完成AV信号相互转换的选择；从75脚输出AV2控制信号，经排插XS01④脚送入主板N202⑩脚，完成AV信号相互转换的选择；从①脚输出Rotate地磁校正控制信号，经排插XS01①脚送人主板的地磁校正处理电路；从③脚输出伴音制式1切换控制信号（SYS1），由排插XS01 15脚送入主板电路，经排插XP101-XS101⑤脚送人中频板的图像、伴音中频处理电路N101（LA75520NVA）⑦脚，同时经电阻R129（10kΩ）、三极管V103（2SC1815）、二极管VD103控制Z103②脚；从③脚输出伴音制式2切换控制信号（SYS2），由排插XS01 14脚送入主板电路，经排插XP101-XS101④脚送入中频信号处理电路N101⑨脚，同时经电阻R130（10kΩ）、三极管V103（2SC1815）、二极管VD103控制Z103②脚；从④脚输出图像制式切换控制信号（P/N），由排插XS01 13脚送入主板电路，由排插XP101-XS101 11脚送人中频信号处理电路，经电阻R138（10kΩ）、三极管V106（2SC1815）、二极管VD102控制Z102②脚，以完成图像、伴音制式的同步切换。
另外，中频信号处理电路N101，从12脚输出AFT自动频率控制信号，由排插XP101-XS101⑨脚送入主板电路，经排插XS01⑩脚送入数字板的微处理控制器U23 95脚，完成自动频率微调控制（在选台期间此AFT信号关断）；除此以外，从遥控信号接收处理电路送人的遥控信号（REMO），经排插XS01 30脚送入U23 18脚；从面板按键控制电路送入的按键控制信号（KEY），经排插XS01 31脚送入U23 92脚，使其能够自动完成用户调整设置和开/关机操作等控制指令。与别的微处理控制电路不同的是，U23通过其79～86脚8位并行数据信号线、50～59脚及61脚11位并行地址信号线与外置快闪（程序）存储器U30（SST29SF040）完成所有数据程序的交换和相关的数据处理。
快闪与CPU间的信号通道保持畅通是控制系统是否正常工作的关键。一个通道有故障，控制系统将停止工作。
（3）数字板的IIC总线控制流程

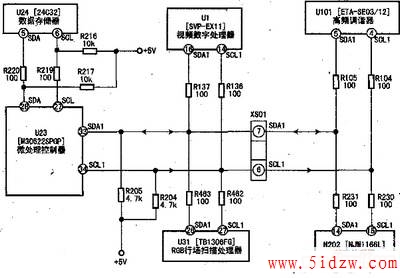

本机型有两路IIC总线输入/输出端口：一路从微处理控制器1323③、⑤脚输出SDA/SCL串行总线与数据存储器U24（24C32）⑤、⑥脚连接，完成各种数据的交换传输；另一路从33、34脚输出SDA1/SCL1串行总线与视频数字处理器U1 16、14脚连接、与RGB视频行场扫描处理器U31（TB1306FG）26、27脚连接，同时通过排插XS01⑦、⑥脚分别同主板电路N20214、15脚、高频头U101⑤、④脚连接，在U23的控制指挥下完成各种数据的交换传输。附图所示为康佳P29ST281数字板IIC总线控制流程图。
