从XS504上不难看出视频彩色R、G、B分别以8位二进制数表示，这表明液晶显示电路是一个数字接口。由于应用了彩色8位数字驱动，最新的屏能显示16．7×106种彩色，它可以与模拟屏相抗 打开液晶电视机的后壳，我们可以看到它的内部结构，它主要包括一块主印刷电路板(PCB)板，即电视信号处理板，逆变器PCB板和液晶显示电路等，其中液晶显示电路被大屏蔽体覆盖，只能见到与图6(a)中的XS504相连接的36针引线，其中24根是R、G、B的数据线3*8，两根行、场同步线，一根时钟线，一根数据使能线，4根电源线，4根地线。逆变器PCB由屏蔽体2覆盖，只能见到两组(分别为2针与4针)的供电线。屏蔽体3包围着主PCB板当插上市电网后，由一个“电源组件”(即一路l2W输出的稳压电源)获得LC-TM2008电路所需的12W电源，它通过专线接于AV板上。如图8所示。
从XS504上不难看出视频彩色R、G、B分别以8位二进制数表示，这表明液晶显示电路是一个数字接口。由于应用了彩色8位数字驱动，最新的屏能显示16．7×106种彩色，它可以与模拟屏相抗衡，显示的彩色数参见下表。

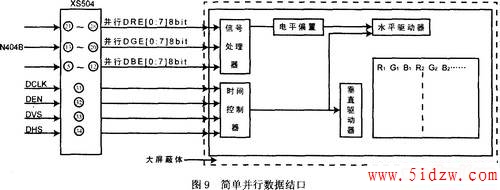

图9给出的是液晶显示电路一种简单的并行数字接口，输入的信号来自TV数字处理板上的XS504(电路8／10图)，其中DRE[O：7]来自N404B的（89）～（94）脚和（97）、（98）脚的输出；DGE[O：7]来自N404B的（79）～（82）、（85）～（88）脚的输出；DBE[0：7]来自N404B（66）、（67）脚，（70）、（71）脚，（73）、（74）脚，（77）、（78）脚的输出；“DCLK”为(106)脚输出经R424送到XS504的(31)针；“DEN”为(103)脚的输出经R415送到XS504的(32)针；“DVS”(场同步)为(101)脚的输出经R417送到XS504的(33)针；“DHS”(行同步)为(102)脚的输出经R416送到XS504的（34）脚(参见图纸7／10图)。
