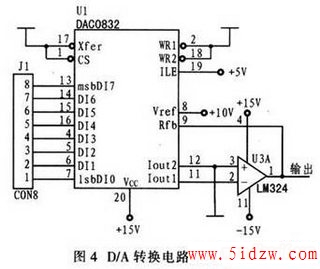

用DAC0832的D／A转换电路

    降低设计成本，采用8位DAC0832转换器。DAC0832属于倒T 型电阻网络型D／A转换器，内部无运算放大器，输出为电流形式，因此，使用时，需外接一个运算放大器。DAC0832可根据实际情况接成双缓冲、单缓冲和直缓冲3种形式，此D／A转换器接成第3种形式使用，即引脚1、2、17、18接低电平，19引脚接+5 V。引脚8为参考电压输入端口，接+10 V电源，当数字输入端全为高电平时，模拟输出端为-1O V。
