用555制作的水位控制器

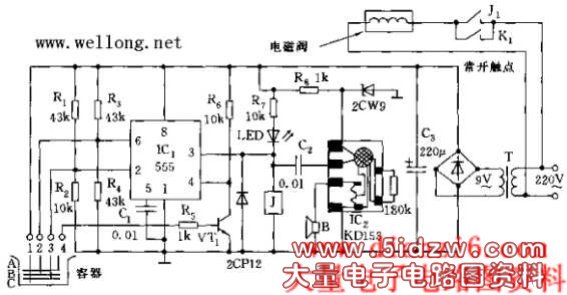

如图所示，控制电路由555和音乐Ic电路组成。用于导电液体的液位控制

1、2、3、4为四个探极，当液面下降使探针3外露，IC1的2脚呈低电位(<1/3VDD)，555置位，J吸台，电磁阀得电工作，向容器注水。同时，IC2受触发，奏出一首乐曲，告知要注水了。当水面升至探针2时，1、2间水电阻使6脚电位高于2/3VDD触发电平时，555复位，3脚转呈低电平，J释放，电磁阀断电关水。探针4为保险针，当由于某种原因水面上升至探针4时，VT1导通，呈低电位，使555强制复位，关掉电磁阀
