　　这里介绍的门锁报警器具有时间识别功能，主人开门是正常开门，一般30s内可完成开门动作，因此它不会报警，陌生人试着开门或小偷撬门不是正常开门，通常费时较长，一旦时间超过30s，它就会发出报警声，具有较大的实用价值。
　　工作原理

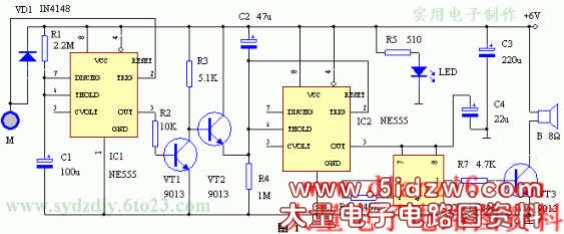

　　电路如图1(点击下载原理图)，主要由555时基集成电路与报警集成电路组成。
　　时基电路IC1与R1、C1组成暂态时间T＝4min左右的单稳态触发器，平时IC1处于稳态，其③脚输出低电平，VT1截止，VT2导通，电容C2被VT2短接不能充电，时基电路IC2的阈值端⑥脚为高电平，③脚输出低电平，报警声集成电路IC3无供电不工作，扬声器B无声。
　　M是触摸电极片，与金属门锁相连。当有人开锁时，人体感应的杂波的负半周加至IC1的触发端②脚，使IC1进入暂态，③脚输出高电平，此时三极管VT1导通，VT2截止，电源可通过R4对C2充电，随着充电时间的延长，IC2的②脚电位不断下降，约经30s，IC2翻转，其③脚输出高电平，使IC3得电工作报警。如果开门时间在30s以内，则IC2的③脚为低电平，电路不会报警。报警声响持续时间由IC1的暂态时间T1决定，T1＝1.1R1×C1＝4min，4min后，IC1的③脚输出低电平，VT1截止，VT2导通，IC3失电，报警声停止。如果再次触碰门锁超过30s，电路又能重新报警。
　　元器件选择与制作
　　元器件清单见下表。


编　号	名　称	型　号	数　量	编　号	名　称	型　号	数　量
R1	电阻	2.2M	1	C3	电解电容	220u	1
R2	电阻	10K	1	C4	电解电容	22u	1
R3	电阻	5.1K	1	VD1	开关二极管	IN4148	1
R4	电阻	1M	1	LED	发光二极管		1
R5	电阻	510Ω	1	VT1-VT3	晶体三极管	9013	3
R6	电阻	240K	1	IC1、2	时基电路	NE555	2
R7	电阻	4.7K	1	IC3	报警音响集成电路	LC246	1
C1	电解电容	100u	1	B	扬声器	8Ω	1
C2	电解电容	47u	1	M	触摸片	自制	1

　　电源可用电池组(四节干电池串联)供电，但切不可用电容降压的电源电路供电，以免触电!
