调压、定时两用控制器

标签：计算机控制技术,工厂电气控制技术,http://www.5idzw.com 调压、定时两用控制器,http://www.5idzw.com

　　这是一种电路简单、制作容易、使用方便的调压与定时两用控制器。其指标为：调压范围30—215V AC，定时5—60分钟，功率500W。可对各种家用电器进行调压（调光、调温、调速）或定时关闭。（提示：“调压”功能绝不能用于采用开关电源的电器！如电脑、彩电、手机充电器等。）
　　工作原理

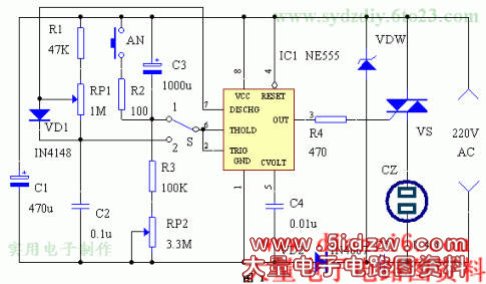

　　该两用控制器的电路原理见图1（点击下载原理图）。调压、定时选择开关S2置于1时，NE555和S、C3、RP2及VS等组成定时控制电路。使用时，按一下AN，C3通过R2、AN迅速放电，这时，NE555的②、⑥端为高电平，③端输出低电平，双向可控硅VS导通，输出插座CZ有电压输出。直流电源经RP2、R3对C3充电，C3充满电后，NE555的②、⑥端电压降低到直流电源电压的1/3，此时，NE555置位，③端输出高电平，VS截止，CZ无电压输出。
　　当开关S置于2时，NE555和RP1、R1、C2等组成触发脉冲产生电路，NE555的③端输出频率约13Hz、占空比可调的触发脉冲。调整RP1即可改变触发脉冲的宽度，然后再用该脉冲去控制VS的导通角，使CZ上的输出电压随着导通角的变化而变化，从而达到调压的目的。VD1的作用是当调整RP1时，使振荡周期不变，而触发脉冲宽度改变。C5和VDW、VD2组成降压、整流电路，为NE555提供12V左右的直流工作电压。C5是降压电容。R2、R4是限流电阻。
　　元器件选择与制作
　　元器件清单见下表。


编　号	名　称	型　号	数　量
R1	电阻	47K	1
R2	电阻	100Ω	1
R3	电阻	100K	1
R4	电阻	470Ω	1
RP1	电位器	1M　　线性电位器	1
RP2	电位器	3.3M　线性电位器	1
C1	电解电容	470uF	1
C2	涤纶电容	0.1u	1
C3	电解电容	1000uF	1
C4	涤纶电容	0.01u	1
C5	金属化电容	0.47uF 耐压≥400V	1
VD1	开关二极管	IN4148	1
VD2	整流二极管	IN4007	1
VDW	稳压二极管	12V	1
VS	双向可控硅	3A　600V	1
IC	时基电路	NE555	1
S	转换开关	1×2小型钮子开关	1
CZ	电源插座	10A　250V	1

　　RP2用于调节定时时间，装好后，可在外壳上按时间与角度的关系标示好刻度。
　　该两用控制器安装完毕，只要选用符合要求的正品元件、安装无误，一般不用调试就可正常工作。
