电冰箱风冷节电自控器

11-20 17:27:12 | http://www.5idzw.com | 控制技术 | 人气:254
标签:计算机控制技术,工厂电气控制技术,http://www.5idzw.com 电冰箱风冷节电自控器,http://www.5idzw.com

  实践证明,用电风扇给电冰箱散热是一种节电的有效方法,风扇不停地工作时,一个月的耗电量仅有2度左右,若风扇停转耗电仅为0.7度。本文介绍的自控器,当电冰箱的压缩机温升达到预定值时,电风扇自动送风辅助散热,提高工作效率,防止冰箱频繁启动。
  工作原理

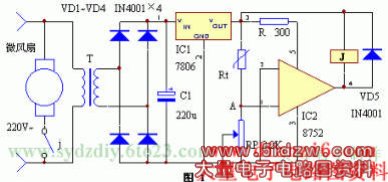

  该装置电路工作原理见图1(点此下载原理图)。它主要由大功率开关集成电路IC2及热敏元件Rt构成。当电冰箱压缩机的温度升高时,热敏电阻Rt的阻值减小,使电路A点(即IC2的①脚端)电压上升至1.5V以上,此时IC2 8752内部的驱动管导通,继电器J励磁吸合,接通微风扇电源转动送风。一旦压缩机的温度下降,热敏电阻Rt的阻值也随之增大,从而使得A点的电压下降至1.5V以下,此时,IC2内部的驱动管截止,微风扇停止转动,这样不但压缩机得到了冷却,电风扇本身也节省了能耗并延长使用寿命。
  元器件选择与制作
  元器件清单见下表。


编 号名 称型 号数 量
R碳膜电阻300Ω1
RP微调电阻2.2K1
Rt热敏电阻1K 负温度系数1
C1电解电容220u/25V1
VD1--VD5整流二极管IN40015
IC1三端稳压器LM78061
IC2大功率开关IC8752或87511
J继电器1A 6V任意型号1
T电源变压器12V 2--3W1

  热敏电阻Rt用胶布或强力耐热胶粘固在压缩机的金属外壳上。调试时,用一杯温水(大约40℃),调整RP使之在体温以下停转,然后将热敏电阻浸入高于人体体温的热水中,此时注意勿使热敏电阻的引线浸水,待达到热平衡(Rt上升至热水温度),电机运转,电路即调试成功,可投入使用。
