,集成触发器和锁存器
表4 74LS273的功能表
该电路的工作原理是:当主持人发出抢答命令后,如第四小组抢先按下S4,74LS273的8脚(D4)为高电 平,同时VDI~VD8组成的或门电路输出高电平,触发单向可控硅vs导通,74LS273的H脚(时钟触发端CP) 的电位由低变高,上升沿触发74LS273,使74LS273数据输人端的数据送到数据输出端上,由于可控硅VS一 旦导通,74LS273的11脚一直维持高电平,74LS273的数字被锁存,即74LS273的9脚和CH233的4脚也一直维 持高电平,经CH233译码后,LED便显示4。另外,在可控硅导通时,经C2耦合,有一触发信号加到IC3的触 发端,使喇叭BL产生音响提示。当其他小组再按下其他键时,均不能使74LS273的输出数据发生变化,因 此,数码管显示不会改变,也不会显示音响提示。当打开开关S0,电路会因为电源中断而白动复位,显示 熄灭,为下一次抢答做好了准各。

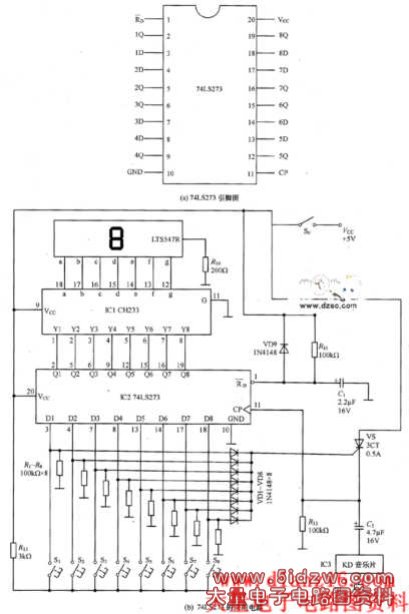

图4 74LS273的引脚和应用电路
