手机来电指示器,http://www.5idzw.com

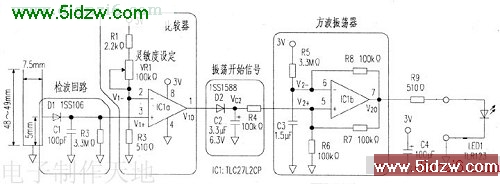

手机来电指示器 在距离手机2~3米范围内放置这条“狗”(玩具机器狗)，一有来电或拨出信号，狗就两眼发光提醒你“有电话了!”。适用于汽车内或室内外。 市售的简易告知器，通过检拾线圈检拾电波信号，经二极管检波(整流)后，点亮LED。这种告知器必须距手机数厘米范围内才起作用。 附图是本文介绍的电路，用调谐于1.45GHz的谐振电路，检拾手机发射的信号，检波后经比较器变换为数字信号，驱动方波发生器输出ON／OFF信号。 输出的方波信号使机器狗眼中的LED闪光. 调谐、检波电路 调谐电路采用一端短路的勒谢尔线(用于俭测射频频率的传输线)，兼作接收天线，可按附图标注的尺寸制作在印板铜箔面，铜箔线宽0.5~0.7mm，表面搪锡。抽头位置距地端5mm，也可在调试中试验最佳点。检波用肖特基快恢复二极管。 比较器电路 检波输出信号幅度约数mV—数百mV，为了去除其他杂讯的干扰，用运放接成比较器，使其对某一电压值以下信号无反应。电位器VR1可调整灵敏度，临界电压在15mV-0.56V范围内可调。 振荡开始信号 手机发出的信号，是间隔20ms的脉冲，脉冲宽度仅数百ms，不适合直接驱动机器狗。在比较器输出高电平时，经二极管D2对电容C2快速充电；输出低电平时，C2经R4放电，可获约1s的延时。这样即使手机信号中断(1s内)，仍可保证驱动机器狗。 方波振荡电路 用运放接成方波振荡器，原理从略。 制作与调整 调谐及检波电路属高频电路，元件距离及接线应尽量短。C1可直接焊接在D1两端，而不要经过铜箔连接。机器狗采用市售小型光控玩具狗，需在狗眼内装入LED并将光敏电阻与LED相对，眼孔处内贴透光彩膜. 整机做好通电后，在有手机发射信号时,顺时针调整VR1使LED闪光；然后在无手机信号时，LED熄灭，若3s以上不熄灭，则需反时针调VR1降低灵敏度。 本机针对1.5GHz频带设计，若需工作在800MHz频带，可适当加长勒谢尔线试验。
，手机来电指示器
手机来电指示器 在距离手机2~3米范围内放置这条“狗”(玩具机器狗)，一有来电或拨出信号，狗就两眼发光提醒你“有电话了!”。适用于汽车内或室内外。 市售的简易告知器，通过检拾线圈检拾电波信号，经二极管检波(整流)后，点亮LED。这种告知器必须距手机数厘米范围内才起作用。 附图是本文介绍的电路，用调谐于1.45GHz的谐振电路，检拾手机发射的信号，检波后经比较器变换为数字信号，驱动方波发生器输出ON／OFF信号。 输出的方波信号使机器狗眼中的LED闪光. 调谐、检波电路 调谐电路采用一端短路的勒谢尔线(用于俭测射频频率的传输线)，兼作接收天线，可按附图标注的尺寸制作在印板铜箔面，铜箔线宽0.5~0.7mm，表面搪锡。抽头位置距地端5mm，也可在调试中试验最佳点。检波用肖特基快恢复二极管。 比较器电路 检波输出信号幅度约数mV—数百mV，为了去除其他杂讯的干扰，用运放接成比较器，使其对某一电压值以下信号无反应。电位器VR1可调整灵敏度，临界电压在15mV-0.56V范围内可调。 振荡开始信号 手机发出的信号，是间隔20ms的脉冲，脉冲宽度仅数百ms，不适合直接驱动机器狗。在比较器输出高电平时，经二极管D2对电容C2快速充电；输出低电平时，C2经R4放电，可获约1s的延时。这样即使手机信号中断(1s内)，仍可保证驱动机器狗。 方波振荡电路 用运放接成方波振荡器，原理从略。 制作与调整 调谐及检波电路属高频电路，元件距离及接线应尽量短。C1可直接焊接在D1两端，而不要经过铜箔连接。机器狗采用市售小型光控玩具狗，需在狗眼内装入LED并将光敏电阻与LED相对，眼孔处内贴透光彩膜. 整机做好通电后，在有手机发射信号时,顺时针调整VR1使LED闪光；然后在无手机信号时，LED熄灭，若3s以上不熄灭，则需反时针调VR1降低灵敏度。 本机针对1.5GHz频带设计，若需工作在800MHz频带，可适当加长勒谢尔线试验。
