汽车防盗装置,http://www.5idzw.com

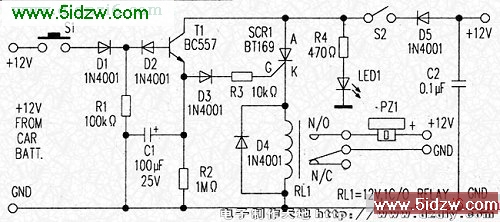

这是一种容易制作的汽车防盗装置，其电路如附图所示。当汽车的开关S2接通时，汽车12V电池的电源经由极性保护二极管D5加到电路，LED1闪烁表示防盗装置已经激活。 当汽车门关上时，门开关S1处于“接通”位置．12V电源出现在电阻R1两端，使D2截止．因此R1的作用是阻止晶体管T1导通。这时防盗装置处于睡眠模式。 如果有人打开车门。门开关S1变成断开状态．在由C1引入一段短暂的延时后。晶体管T1导通，触发可控硅SCR1(BT169)导通。电磁继电器RL1吸合，其触点N／O闭合。12V电源于是连接至压电蜂鸣器：PZ1，蜂鸣器鸣叫，表示此刻有人正在试图偷车。要使电路复位。可用车钥匙关断S2，这时电路没有电源，蜂鸣器PZ1停止鸣叫。
，汽车防盗装置
这是一种容易制作的汽车防盗装置，其电路如附图所示。当汽车的开关S2接通时，汽车12V电池的电源经由极性保护二极管D5加到电路，LED1闪烁表示防盗装置已经激活。 当汽车门关上时，门开关S1处于“接通”位置．12V电源出现在电阻R1两端，使D2截止．因此R1的作用是阻止晶体管T1导通。这时防盗装置处于睡眠模式。 如果有人打开车门。门开关S1变成断开状态．在由C1引入一段短暂的延时后。晶体管T1导通，触发可控硅SCR1(BT169)导通。电磁继电器RL1吸合，其触点N／O闭合。12V电源于是连接至压电蜂鸣器：PZ1，蜂鸣器鸣叫，表示此刻有人正在试图偷车。要使电路复位。可用车钥匙关断S2，这时电路没有电源，蜂鸣器PZ1停止鸣叫。
，汽车防盗装置
