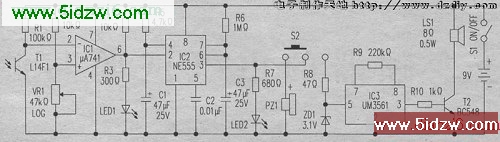

  这种光敏电路可以在有阴影落在它上面时发出告警信号。主要用于在深夜保护展柜里的贵重商品。展柜里需安装一只微光灯以便检测移动的阴影。     电路用9V电池供电。并使用最灵敏的光传感器L14F1来检测阴影。运放μA741(IC1)用作电压比较器。比较器的反相输入端②脚由100kΩ电阻R1和光传感器T1组成的分压电路供给偏置电压，同相输入端③脚则从分压电路R2和VR1获得控制电压。     在有环境光线照射时，T1导通，Ic1的②脚电压低于③脚电压，这时IC1的输出为高电位，使LED1发光，表示一切正常。     如果有阴影遮住光传感器．IC1的输出立即变低．此低电位脉冲触发单稳电路IC2(NE555)，后者经R6和C3延迟电路延迟51秒后输出高电位，使LED2发光，并启动蜂鸣器PZ1发声。     滑动开关S2用来选择蜂鸣器告警还是汽笛告警。S2滑向左方时，蜂鸣器发出嘟嘟告警声．S2滑向右方时，芯片UM3561被激活。可发出类似于警车的响亮警笛声。R8和稳压二极管ZD1分压电路为UM3561提供3.1V直流电压。     电路安装好后放入小盒里．小盒前面板上钻个φ5mm的小孔．便于光线照入光传感器。

    调整电位器VR1，直至LED2停止发光，蜂鸣器不发嘟嘟声．同时保持LED1发光为止。这时的VR1位置可以维持最佳的光线强度．而LED1在有阴影覆盖时仍能发光。测试时在阴影告警器前方移动一张纸片．若LED2发光且蜂鸣器发出嘟嘟声。则表示光传感器已检测到阴影。
