东风日产蓝鸟智尊轿车电动座椅无方便进出功能故障现象诊断与排除,http://www.5idzw.com
故障现象：2005款的东风日产EQ7200D蓝鸟智尊轿车，打开驾驶员侧车门，驾驶员侧座椅可以自动向后移。驾驶员进人车内，打开点火开关，关上车门，座椅无法恢复原位。
故障诊断与排除：该车不仅配置了有记忆存储功能的电动座椅，可以存储两个座椅记忆模式，而且还有方便驾驶员进出功能。即：将挡位置于P挡，关闭点火开关，打开驾驶员侧车门时，座椅将自动向后移40mm；打开点火开关并关上车门时，座椅会自动移回原位置。
根据上述故障现象，首先拆下驾驶员侧电动座椅，检查各线束的连接情况。
接着打开点火开关至ON位置，手动控制电动座椅开关，检查电动机工作情况，电动机工作正常。

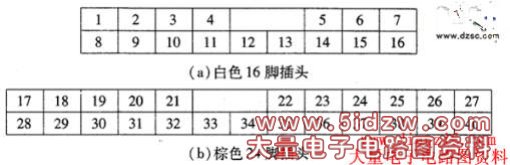

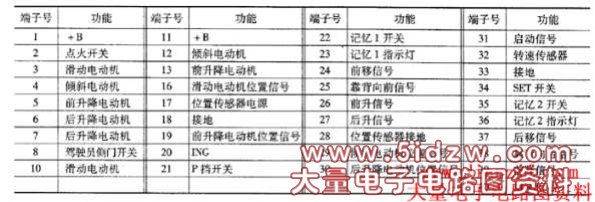

于是检查线路，其端子如图所示，端子功能见表。
用示波器检测16号脚，用手前后移动电动座椅，发现滑动电动机位置信号无输出。
拆检滑动电动机发现，电动机进水了。
进一步检查，发现电动机位置传感器电路腐蚀。用酒精清洗后，用万用表测量，发现电动机位置传感器中－脚与电路板中一个电阻连接的印刷电路断路，用一根细漆包铜线焊上，电路导通。
装复电动机及相关线束，将点火开关打到ON位置，开、关驾驶员侧车门，座椅方便进出功能恢复正常，故障排除。
