一汽大众宝来轿车AGN发动机电控系统元件安装,http://www.5idzw.com

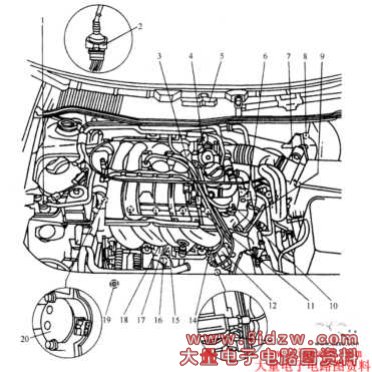

一汽大众宝来轿车AGN发动机电控系统元件安装位图如下所示：
1-活性炭罐清污电磁阀1N80；2-4孔插头；3-进气歧管转换阀N156；4-节气门电控单元J338；5-发动机电控单元J220；6-凸轮轴调整阀N205；7-空气流量传感器G70及时气温度传感器G42；8-离合器踏板F36；9-冷却液温度传感器G62；10-燃油压力调节器；11-喷油器N30-N33；12-点火线圈及末放大器；13-发动机转速传感器G28；14-爆震传感器2G66；15-3孔插头；16-爆震传感器1G61；17-3孔插头（用于发动机转速传感器G28）；18-3孔插头（用于爆燃传感器1）；19-转身助力压力开关F88；20-霍尔传感器G40
