电动天窗的故障检修

　　电动天窗的故障检查，主要是检查天窗开关、天窗继电器和天窗电机。现以北京现代索纳塔轿车的天窗为例说明天窗的故障检查方法。

　　（1）检查天窗开关

　　1）用电阻表检查导线连接器各端子之间导通状态如图1和表1所示

　　图1 天窗开关端子

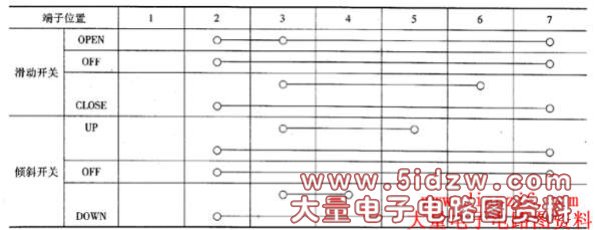

　　表1 天窗开关导通状态

　　2)个端子导通状态与表1所列不一致时，更换开关。

　　（2）检查天窗继电器

　　检查各端子导通转台如图2和表2所示。若导通性不符要求，则应更换继电器。

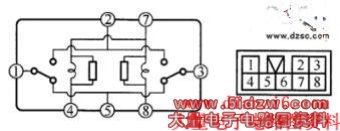

　　图2 天窗继电器端子

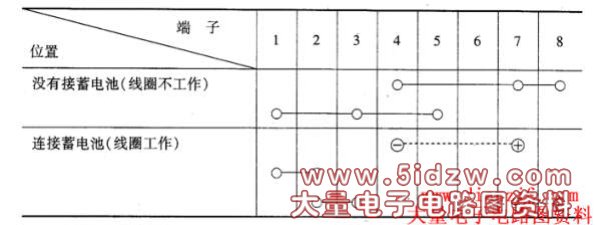

　　表2 天窗继电器导通状态

　　（3）检查天窗电机

　　1）拆下车顶电动天窗控制台。

　　2)分离电机导线连接器端子，如图3所示

　　图3  天窗电机端子

　　3）在天窗电机导线连接器8号端子和3号端子上分别连接蓄电池（+）极和（—）极。

　　4)检查电动窗电机是否向打开方向和向下方向转动。

　　5）把接线极性倒过来，检查电动天窗电机是否向关闭方向和向上方向转动。

　　电机应在没有任何异常声音的情况下转动。若电机工作不符合要求，则应更换电机。
