液位控制双向可控硅工作原理电路图

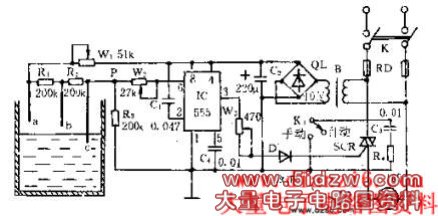

　　如图所示的电路，控制器由水位控测器、触发控制器和降压整流电路等组成。

　　水位探测电极a、b、c和W1、R1、R2、R3组成偏置电路作为液面检测器。

　　当水面在b以下时，Vp-b≈R3×VDD/（Rw1+R1+R2+R3）<1/3VDD，555置位，SCR被触发导通，电机运转抽水。

　　当水面升至a时，Vp-a≈R3×VDD／（Rw1十R3）＞2／3VDD，则555复位，3脚为低电平。SCR截止，电机无电自停，如此周而复始，使水位保持在一定范围内。
