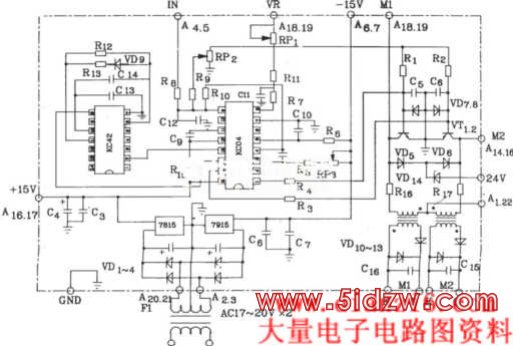

集成化二脉冲触发组件KCZ2电原理图

11-21 15:02:13 | http://www.5idzw.com | 基本电路电路图 | 人气:316次

标签：电路图讲解,电路图练习,http://www.5idzw.com 集成化二脉冲触发组件KCZ2电原理图,http://www.5idzw.com

相关元件PDF下载：

KCZ2

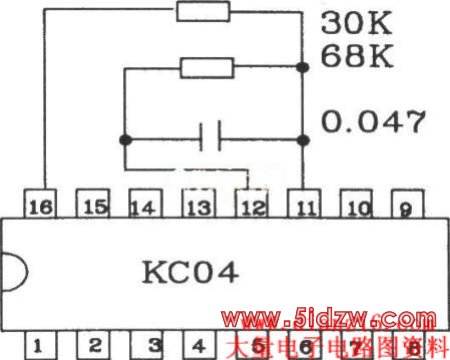

KCZ2集成化二脉冲触发组件主要适用于单相桥式全控变流器的触发，该组件每相输出脉冲能可靠地驱动一支大功率可控硅元件，具有脉冲列调制、能适应各种移相控制电压、同步方式简单等功能与特点。组件也适用于半控或反并联可控硅的调压线路。

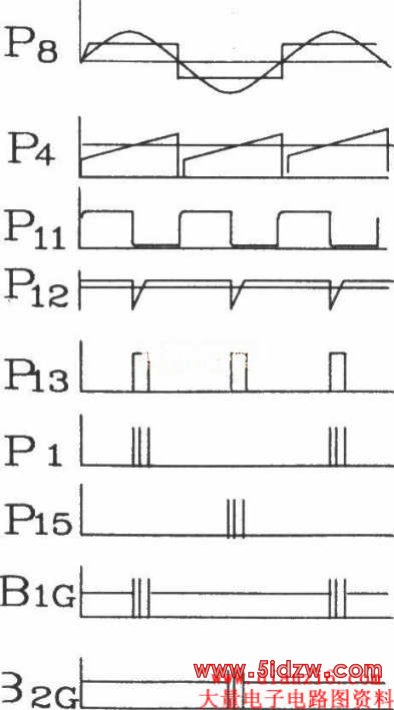

电参数如下：移相电压：0～8v(根据要求可变)。移相范围：≥l70°。交流同步电压：30V(有效值)。触发脉冲形式：a．≤30°脉冲列调制式。b．180°-α长脉冲列调制式。输出级允许负载电流：0.5～1.5A。脉冲前沿≤1µs。脉冲列频率：5～10kHz。各相脉冲不均衡：≤±3°，≤±5°。电源电压：直流+15V，-l5V，允许波动±5％。消耗电流：+15V电流≤25mA，-l5V电流≤10mA。允许使用环境温度：-l0～+70℃。温度漂移：±3℃(±20℃)。
