KCZ1
KCZ1小功率直流电机控制组件适用于额定电压200V的小功率直流电机的调速,具有电压负反馈、励磁输出等功能，并且组件体积小，调速性能好。组件还可用作直流稳压电源。电参数如下：电网电压：(220±10)％。额定输出电压：直流200V。输出额定电流：5A，最大9A(<10ms)。输出励磁电压：直流220V。输出励磁电流：0.5A。外接调速电位器：2.2k12多圈电位器。调速比：可达20:1。允许使用环境温度：-l0～+50℃。
KCZ1引脚排列图

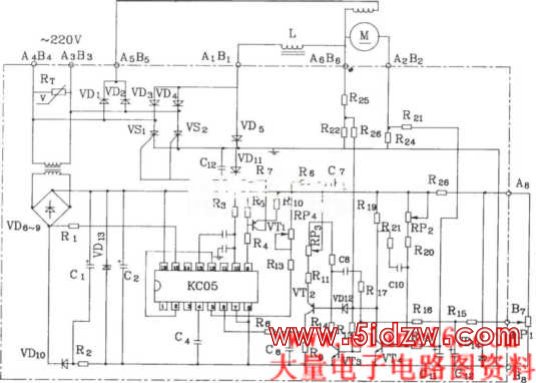

KCZ1电原理图及外部接线 ，小功率直流电机控制组件KCZ1电原理图及外部接线
相关元件PDF下载：
KCZ1
KCZ1小功率直流电机控制组件适用于额定电压200V的小功率直流电机的调速,具有电压负反馈、励磁输出等功能，并且组件体积小，调速性能好。组件还可用作直流稳压电源。电参数如下：电网电压：(220±10)％。额定输出电压：直流200V。输出额定电流：5A，最大9A(<10ms)。输出励磁电压：直流220V。输出励磁电流：0.5A。外接调速电位器：2.2k12多圈电位器。调速比：可达20:1。允许使用环境温度：-l0～+50℃。
KCZ1引脚排列图KCZ1电原理图及外部接线 ，小功率直流电机控制组件KCZ1电原理图及外部接线
