电子滤波器电路图

08-07 03:44:38 | http://www.5idzw.com | 基本电路电路图 | 人气:393
标签:电路图讲解,电路图练习,http://www.5idzw.com 电子滤波器电路图,http://www.5idzw.com

  一些较高档次的扩音机的前置和收音头,对电源的滤波要求非常高,从扬声器里不能听到一点交流声。这里介绍一种电路简单,效果优异的电子滤波器,它使用较小电容就能达到几乎完全消除交流声的目的。

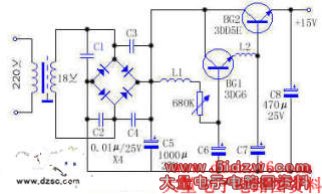

  原理见图。BG1和BG2组成复合管,该电路与其它电路不同的地方主要是把滤波元件加在了复合管的基极。由于复合管的放大系数β=β1·β2,因而从BG2发射极取得的滤波效果就是L1和C6的β1倍,相当于在电路中加入了大电容和大电感,电路中大部分交流声则被抑制;由于又加入了L2和C7,它们的滤波效果又被BG2扩大了β2倍,进一步滤去残余交流声。把电感加在复合管基极的另一个优点是:基极电流较小,可以用很细的铜线绕制。该电路的L1和L2是用?0.15mm左右的铜线在1/4W100K的电阻上乱绕200匝。
