CPU PG异常检修

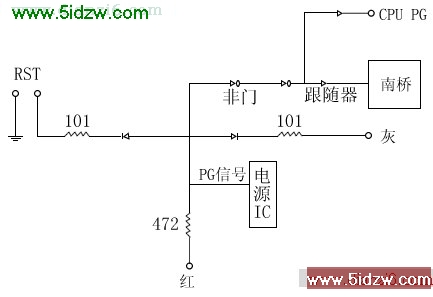

一、CPU PG信号示例图
PG供电由CPU主供电或外核电压提供
二、PG信号产生
1、由电源产生
2、灰线通过门电路产生
3、由南桥产生
三、CPU PG异常检修流程
1.查CPU的供电是否正常
2.查复位电路中元器件是否损坏（门电路、三极管、南桥、北桥）
3.电源IC正常时，PG为高电平，异常为低电平，查电源IC是否工作正常
