摩托车电子点火器

11-05 03:57:56 | http://www.5idzw.com | 电子制作 | 人气:754
标签:电子制作网,http://www.5idzw.com 摩托车电子点火器,http://www.5idzw.com

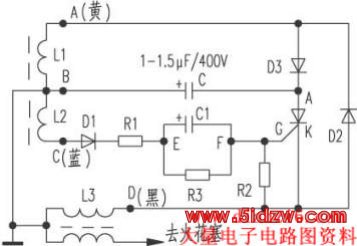

    在对几种品牌的摩托车(50~100型)电子点火器进行剖析、制作、实验后,笔者特推荐一款实用电子点火器。原理图及印刷板图如图所示。电路说明如下。
    磁电机L1输出的交流电经D3半波整流后给C充电,并通过可控硅到达D点,在高压包L3上感应出高压电,使火花塞产生火花。L2产生脉冲信号,经D1、R1等,使可控硅按所需的周期导通,达到点火的目的。
    L1是主点火线圈,L2是控制线圈,L3是高压包,A型电路共9只元件,D1~D3用1N4007、R1~R3用1kΩ/电阻、可控硅可用MCR 100-6、最好用2~3A/400V的,C用1~1.5μF/400V的电容、C1用22μF/50V电解电容。B型电路共7只元件,就是在A的电路上去掉C1和R3后,再连接EF即可。使用效果和A型相同。
