40W电子整流器电路

10-31 07:03:18 | http://www.5idzw.com | 电子制作 | 人气:451
标签:电子制作网,http://www.5idzw.com 40W电子整流器电路,http://www.5idzw.com

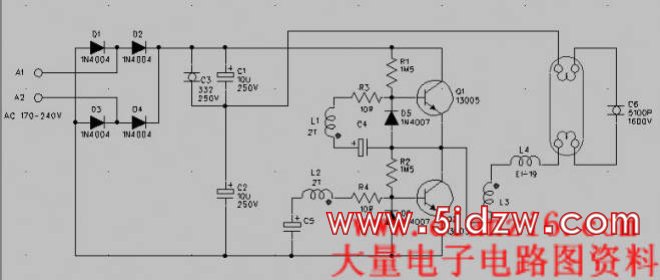

目前在市场上,流通着大量的低价国产电子整流器。笔者为了分析其线路,购买了一个40W的电子整流器并画了线路,如下:

在上图中,市电从A1,A2接入,D1-4构成全桥整流,C1,C2串联分压并作滤波。后面两个三极管和电感L1-3等组成半桥式高频振荡器。D5-6是保护三极免于损坏。电感L4和C6构成谐振回路,灯管电离导通后L4作为阻流用。

元件选用
电阻电容三极管按图示即可。电感L1-3用3根单芯PVC线绕在外径10mm内径6mm高5mm的环型磁芯上,L1-2绕2T,L3绕三圈,注意同名端的接法。L4是用EI-19的磁芯制作的,由于笔者没有拆该元件,所以对线径匝数未知,从一些资料查出在200-300T左右。
