双线圈金属探测器电路

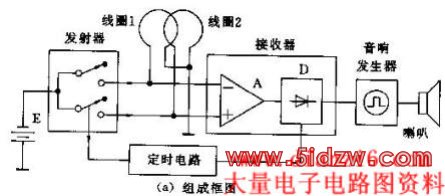

  本双线圈金属探测器由探测头、发射器、接收器、定时器和音响发生器组成，如图a所示。这种金属探测器是利用发射线圈和接收线圈的互感耦合原理制作的，当线圈接近金属体时，由于耦合参数的变化，使振荡频率发生变化，发出高频音响信号。

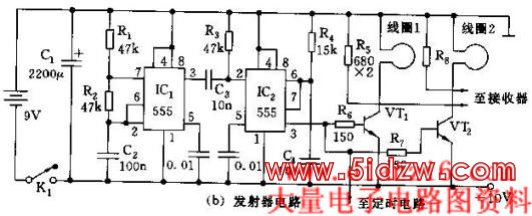

 图b是发射器电路。IC1和R1、R2、C2组成多谐振荡器，f＝1.44/(R1+2R2)C2，在100Hz左右。Ic2和R4、C4组成触发定时电路，每次由IC1来的脉冲触发，定时时间td1=1.1R4C4，约为165us。在定时时间内，使VT1、VT2饱和导通。

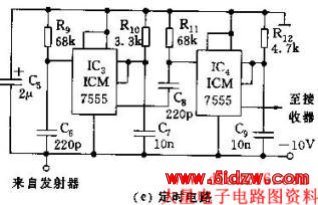

  图e为定时电路。IC3和R10、C7组成单稳延时电路，延时时间td1=1.1R10C7，约36us；IC3的输出经C8、R11微分后触发IC4，延时td2=1.1R12C9，约50us，其输出送至接收器的VT3，作为开启波门。

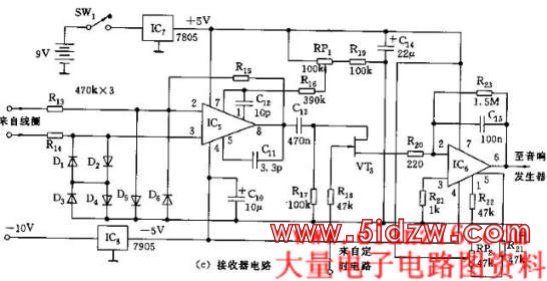

  图c为接收器电路。IC5采用uA709CP，它将线圈的感应信号进行差分放大，放大后的信号在定时电路来的开启波门期间通过VT3送至检测放大器IC6。

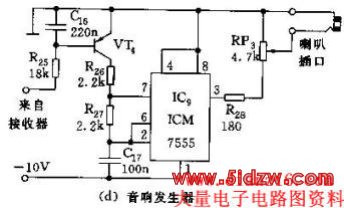

图d为音响发生器。555和VT4、R26、R27、C17组成多谐振荡器。当没有金属感应信号时，VT4截止。当搜索线圈逐渐向金属体靠近时，感应信号变大，则VT4导通情况变好，因而IC9的振荡频率逐渐增高，当接近金属体时，会发出高频音响，表示此处有金属物件。
