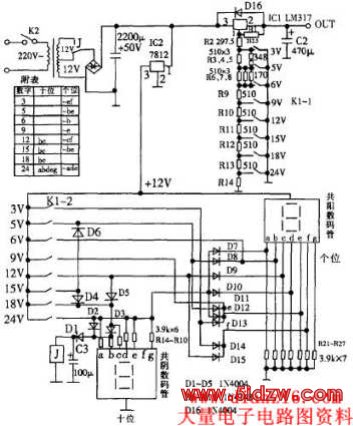

本电源共有3、5、6、9、12、15、18、24V八档电压输出,用常见的彩电八档预选开关切换(也可用其它双刀八掷开关),两位LED数码
管显示电压值。具体电路如附图所示。
电路共分两部分,一部分是稳压电路,一部分是数显译码电路。稳压部分以可调集成稳压块LM317为主,配以相应的分压电阻,获得八档电压输出。为减少LM317的功耗,变压器采用带中间抽头的。当输出电压在9V以下时,用12V交流电压;当输出电压在12V以上时,用24V交流电压,由继电器自动切换。为保证稳压输出精度,所用分压电阻R1-R14均用金属膜电阻,以保证温度变化时分压比不变。
除R1、R2之外,其余分压电阻均用510Ω。在焊接前用数字表测出阻值,误差较小的用作R9、R10、R11、R12,误差较大的用于串并联。R1和R2也可采用串并联方法获得,且用数字表测量准确。R1根据所用LM317的基准电压确定。当电压恰为1.25V时,R1=1.25V×170Ω/V=212.5Ω,如不是1.25V,则用上述公式计算出准确阻值。R2=510Ω-R1。只要分压电阻选择合适,各档输出电压误差均可控制在1%以内。数字显示的译码部分已尽可能的简化。十位的数码管只显示1、2两个数字,用共阴数码管,仅用4个二极管就完成了显示译码。其笔
段6在输出电压大于12V时均有电压,因而兼做继电器驱动。二极管D1用于隔离。继电器两端并联的电解电容是防止切换电压时频频动作,且用于吸收绕组的反压。个位数译码采用了减笔段法,其表示方法如附表所示。即数码管以笔段全亮(显示8字)为基础,当显示数字3时,减去e、f两段;显示数显示数字5时,减去b、e两段;显示数字6时,减去b段,较之直接译码简单得多。为实现这一设想,个位数码管选用了共阴数码管,七个限流电阻值使数码管处于全亮状态。当需要减去某个笔段时,在对应电阻上加上12V电压,则该笔段熄灭,完成了减笔段显示。由于数码管的发光电压均在1.6V以上,所以,即使电路中串入两只二极管,其电压也仅1.4V,不足以使笔段点亮,因而,电路中的隔离二极管并不影响其逻辑功能。LM317第2、3脚上并联的二极管D16是起保护作用的,防止切换电压时偶尔出现的输出电压高于输入电压时电流倒灌损坏LM317。LM317应设置足够大的散热片。电源变压器的功率应不小于40W。
