无线遥控／触摸调光电路(RCM1A/RCM1B)

相关元件PDF下载：

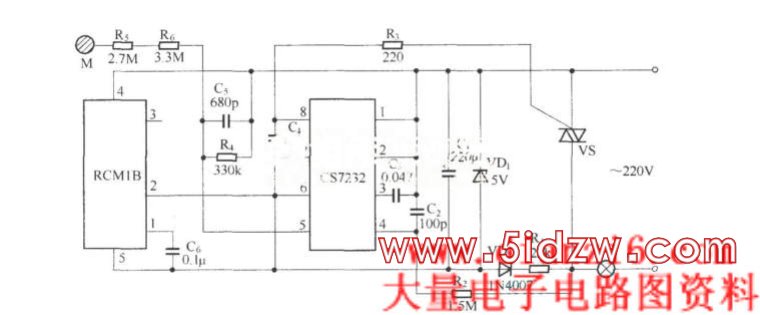

无线电遥控／触摸调光电路是以无线电遥控组件RCM1A／RCM1B和触摸调光集成电路CS7232为核心组成的白炽灯调光开关，可用于控制吊灯、台灯和壁灯等，具有体积小巧，使用方便，工作稳定可靠的特点。

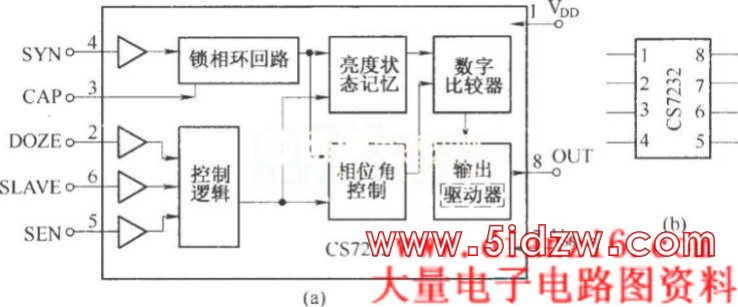

CS7232是用于白炽灯调光控制的CMOS型集成电路，它通过控制双向可控硅的导通角来实现灯光亮度控制，具有低功耗、多功能、控制灵敏度高等特点，适用于AC 220／115V、50／60Hz电源供电的白炽灯电路。CS7232采用DIP-8脚塑封，其引脚排列及内部电路方框图下图所示。
