多通道无线遥控电路(F36-F／F36-J)

标签：电路图讲解,电路图练习,http://www.5idzw.com 多通道无线遥控电路(F36-F／F36-J),http://www.5idzw.com

相关元件PDF下载：

CIC9187   YN9010   F36   CD4514

        该电路采用F36-F／F36-J组成的多通道无线电遥控电路。在发射电路中采用 DTMF编译码电路将发射按键输入信号转变为四位二进制码输入F36-F向外发射。在接收电路中，F36-J将接收到的遥控信号通过解调译码还原为四位二进制码，将四位二进制码通过一个四-十六线译码器转变为一个确定的通道控制信号输出，去控制一个相应的电路。

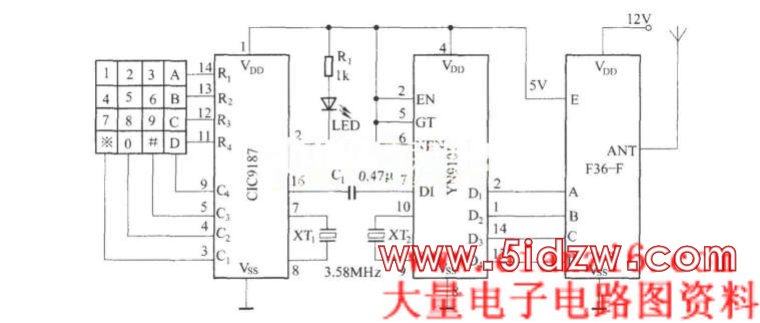

遥控发射电路:

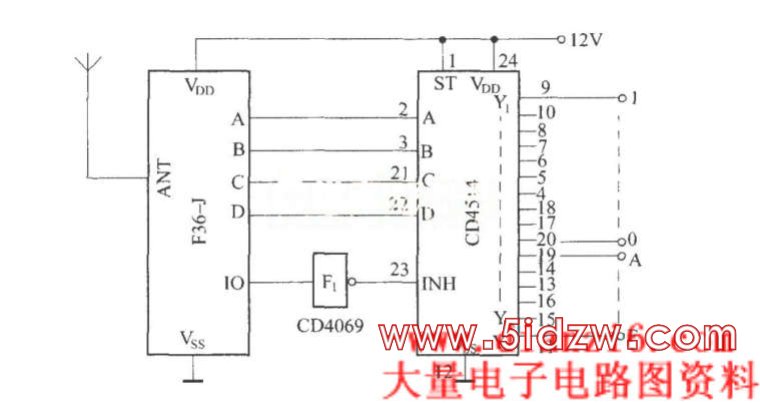

接收译码电路:
