无线电遥控发射、接收头的制作电路图

相关元件PDF下载：

无线电遥控以其传输距离远、抗干扰能力强、无方向性等优点，应用于许多领域。但因电器复杂，发送设备庞大，调试困难等原因，所以在民用领域一直受到限制，随着电子技术的发展，这些问题都得到了解决，使之具有强大的生命力。
    在这里向大家介绍一种无线电遥控发射、接收头(T630/T631)的制作方法。
    电路介绍
    无线电遥控发射头T630是一种内藏开线未经信号的微型发射机，其发射频率为265MHz，12V电源供电时，遥控距离为100M，工作电流仅为4mA，其体积为28X12X10mm。无线电接收头T631，一个内藏天线，象电视机高频头一样的接收、解调器，其典型工作电压为6V，守候工作电流为1mA，接收频率为265MHz，其体积仅为31X23X10mm。利用它们可以很方便地制作出各种无线电遥控装置，具有微型化，传输距离远、耗电省、抗干扰能力强等优点。能够方便地取代红外线、超声波发射及接收头。
    无线电射头T630电路原理如图所示。电路四发射管V1及外围元件C1、C2、L1、L2等构成频率为265MHz超高频发射电路，通过环形天线L2向空中发射。天线L2采用镀银线或直径为1.5mm的漆包线，天线尺寸为24mm(长)X9mm(高)。三极管V1选用高频发射管BE414或2SC3355。

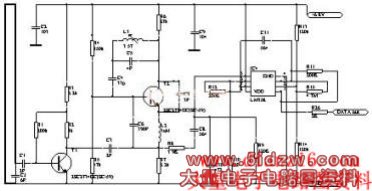

    无线电遥控接收头T631电路原理如图所示。接收电路主要由V1、IC等组成，V1与C7、C9、L2等元件组成超高频接收电路，微调C9改变其接收频率，使之严格对准265MHz发射频率。当天线L2收到调制波时，经V1调谐放大出低频成分，再经V2前置放大后送入IC LM358，进一步放大整形后由LM358第7脚输出，该印刷电路板实际尺寸为31mmX23CC，天线尺寸为27mm(长)X9mm(高)。OUT为信号输出端，三极管V1选用BE415或2SC3355。电容C9可选用小型可调电容。IC选用LM358。
    在发射及接收电路中为减小体积，所有电阻均选用1/8W或1/16W的金属膜电阻；电解电容亦用超小型电容，其它电容全部采用高频陶瓷电容。在焊接时元件引脚尽量剪短，使其紧贴电路板，电路板材料应选用高频电路板。


以下是两载采用声表面的收发装置，相对于前面的介绍的电路，具有更远的传输距离、更强的抗干扰能力和更易制作、调试，价格为

发射部分：



接收部分：
