单相桥式晶闸管整流电路图,http://www.5idzw.com
单相桥式晶闸管整流电路主要由单相桥式整流电路、单向晶闸管及负载RL构成，如图所示。单相交流电压经桥式整流后得到如图(2)所示的全波整流波形，由于只有当触发信号加大晶闸管时，它才会导通，而又每当交流电压过零时，晶闸管又被关断，故可以得到如图(5)所示的波形。从图(a)、(b)两组波形中可以看到，当θ角较小时，负载电阻两端的直流电压平均值较小;当θ角增大时，负载电阻两端直流电压平均值较高。这样只要改变θ角的大小(也就是改变触发信号出现的时间)，就能均匀连续地改变整流电压的大小。θ角称为晶闸管的导通角，当θ=π时，整流电压U。=0.9玩 这和单相桥式整流电路的输出电压是一样的;当θ=0时，U。=0。这就是说，当θ从π连续地变到O时，U。可以从0.9E连续地变化到O，这也是晶司管整流电路的特点。
，单相桥式晶闸管整流电路图
单相桥式晶闸管整流电路主要由单相桥式整流电路、单向晶闸管及负载RL构成，如图所示。单相交流电压经桥式整流后得到如图(2)所示的全波整流波形，由于只有当触发信号加大晶闸管时，它才会导通，而又每当交流电压过零时，晶闸管又被关断，故可以得到如图(5)所示的波形。从图(a)、(b)两组波形中可以看到，当θ角较小时，负载电阻两端的直流电压平均值较小;当θ角增大时，负载电阻两端直流电压平均值较高。这样只要改变θ角的大小(也就是改变触发信号出现的时间)，就能均匀连续地改变整流电压的大小。θ角称为晶闸管的导通角，当θ=π时，整流电压U。=0.9玩 这和单相桥式整流电路的输出电压是一样的;当θ=0时，U。=0。这就是说，当θ从π连续地变到O时，U。可以从0.9E连续地变化到O，这也是晶司管整流电路的特点。

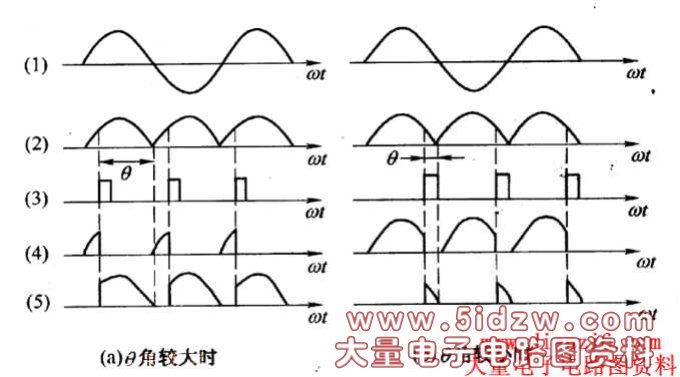

单相桥式晶闸管
整流电路波形图
单相桥式晶闸管整流电路多用于小型电动机的无级调速系统。由于电动机为感性负载，在电压过零时电流不为零，使得晶闸管难以关断，这可由在电机绕组两端接一个续流二极管来解决，而直流输出端不可接滤波电容。
，单相桥式晶闸管整流电路图
