5 脚接地；6 脚为开关脉冲输出，可直接驱动入2FET 管；7 脚为VCC; 8 脚接光藕，根据反馈电流调整脉宽，稳定输出电压，本机以十16V 电压为基准采样反馈。
b ．开机延时电路
因本机小信号处理部分电源全由十16V 提供，所以此路电流很大，约为15A ，开机瞬间电流太大，TDA16850 容易保护致使行振荡电路不能起振，产生有声无像现象，故增加了延时电路，原理如下：刚开机时C824 上电压为零，Q2l0 截止，Q809 也截止，16V 电压通过R830 向C824 充电，当电容上电压超过75V 时Q2l0 饱和导通，Q 809 此时才接通向主板供电，而这时电源已稳定工作，所以TDA9332 也可以正常工作，产生行激励脉冲。D826 作用为关机时迅速放掉C824 上电压，保证下次开机正常延时工作。d ．欠压检测电路
16V 为小信号处理部分供电，包括丁DAGl43 、TDA9332 等一系列IC，若16V 电压太低会导致电路不能正常工作，所以设置了欠压检测电路：正常工作时Q2ll 处于饱和状态，Q2lZ 、Q2l3 截止，电流通过R827 、R829 产生压降，当16V 电压低于15V 时，Q2ll 截止，Q2lZ 饱和导通，Q813 即饱和导通，电流几乎不经过R827 、R829 ，以确保主板供电正常。
( 2 ）扫描部分
当输入信号行频变化时，如果原电路参数不做任何变动，则行幅、行中心、高压、2校正都会发生变化，以行频从低到高变化为例，则行幅变小、高压降低、2失真明显，方格信号中间偏小，行中心偏移，要解决这些问题，就需要提高B+电压，2电容随行频自动切换，稳定高压，以下分析这些电路：B+电压逆变及高压稳定电路
电源逆变原理与开关电源基本相同，逆变的目的是把固定输入的直流电压变为输出可随取样电压变化的开关脉冲，经滤波整流后变为可调输出的直流电压。其核心为开关场效应管、PWM 控制器和逆变电感。具体工作原理为：
IC402 ( UC3843 ) PWM 脉冲控制器6 脚输出开关脉冲，当其为高电平时，Q412D 、2极导通，电流经逆变电感L404 、R448 到地，并在电感上存储能量，此时D404 截止，当6 脚输出低电平时，Q412 截止，L404 上产生较高感应电压，D404 导通，输出端加上高电压，因开关脉冲不断进行开关动作，则输出端就产生了脉冲电压，对此脉冲滤波整流，就得到了稳定的直流输出电压。电路中，D404 、C428 、C429 为整流滤波元件，C438 、R451 、C439 、R452 、C424 的作用是吸收高频脉冲，降低干扰。C446 、R499 是为了防止Q412 截止时产生自激。R448 为电流取样电阻，经R493 、C475 滤波后送入IC402 第3 脚（电流感应输入），当3 脚电压超过IV 时，过流保护开关会自动关闭PWM 输出。IC402 第4 脚为同步输入，从行反峰脉冲取出的行反馈信号经整形、射随输出到4 脚，使PWM 脉冲频率与行扫描频率相同。IC402 第2 脚为输出电压反馈输入脚，用于同基准电压比较产生误差电压，误差电压与3 脚电压比较后输出不同脉宽的开关脉冲。1 脚为误差放大器的输出脚，C479 、R492 、C473 为负反馈补偿网络，提高了电路的稳定度并改善频响，具有更大的增益带宽积。
为了使显象管阳极在显示不同频率的信号时高压稳定不变，就必须改变行供电电压，这就要求有一个反馈回路体现高压的变化，本机高压包12 脚为高压取样输出脚，取样申压坪R446 、R462 、R447 分压，R486 、C470 滤波送入运放IC401 ( LM358 ) 5 脚，经6 、7 脚跟随输出，送入IC402 的2 脚，调整脉宽，改变行供电电压，稳定高压。例如，当信号从低行频转换到高行频时，行幅缩小、高压降低，取样电压也随之降低，即2 脚电压降低，误差放大器输出电压使脉冲占空比提高，则电感上储能增加，感应电压升高，整流滤波后行供电电压升高，故行幅增大，高压升高，这种调整不断进行，直到高压升到预定值时为止，从而达到高压稳定的目的。R462 为电位器，用来调整预定高压。（见调试说明）R492 与R491 的比值决定低频增益，C479 的取值决定反应速度。Q428 、R496 、C480 组成高压缓启动电路，开机时C480 上电压从零漫漫升高，则开关脉冲宽度从零逐渐增大，行供电电压从96V 逐渐升高，高压也逐渐升高到预定值。R496 与C480 的乘积决定缓启动的时间。D423 为过压保护稳压管，当行供电电压超过200V 时，UC3842 即关闭脉宽输出。
b ．自动S校正电路

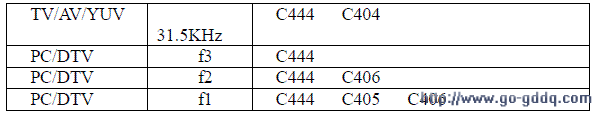

H 心输入信号的行频变化范围很宽，而信号的行频越高，所需的2校正量越大，需要2电容的值就越小，如果行偏转电路仍串联固定不变的2校正电容，就无法保证不同行频时光栅不同程度的2失真都满足要求。因此，本机增加了行频识别电路，根据信号行频自动分段切换2电容。CPU 第13 脚为行频检测输入脚，各路输入的行同步信号经切换后一路送入TDA9332 产生行振荡脉冲，另一路经Q008 反向后送入CPU 第13 脚，CPU 对同步信号计数，多次确认后读出行频并判断其属于哪一个行频段，再控制相应的2电容，使其接通或断开。PC、HDTV 模式下2电容根据行频分三段控制，其中27K < fl < 32K 、32K ＜f2＜36K 、36K ＜f3＜40K ，其中，招段的2电容为C4 料，此电容始终接通，当输入信号行频在此范围内，其他的2电容全部断开。几段的2电容由CPU 第6 脚控制，低电平时接通C406 ，高电平断开。当输入信号行频为fl 段时，CPU 第6 脚、第5 脚都为低电平，C405 、C406 同时接通。TV/AWYUV 模式因为重显率的要求与PC不同，2电容（C404 ）单独由CPU 第20 脚（2l ）控制，TV/AV/Y UV 模式下导通，PC、DTV 模式下断开。各种模式下的2电容列表如下：
2电容的控制是通过场效应管来完成的，其工作原理说明如下（以C406 控制为例）: 当CPU 识别到信号行频处于几段时，23 为低电平，Q 404 截止，在行扫描正程期间1 ZV 电源通过R405 、R405A 、D401 向电容C401 充电，逆程期间D401 截止，电容C401 通过R402 放电，但充电速度很决且时间长，放电时间漫、时间短，电容上维持一定电压，经过几个周期后C401 上的电压稳定为1 ZV ，且在行周期内保持不变，Q404 栅极和源极之间加上固定压差，场效应管导通，C406 则接通。R405A 的作用是衰减干扰信号，保证场效应管不会误导通。若某种模式2电容切换错误，则会出现方格信号两边大、中间小，或相反情况。判断2电容是否接通，可用万用表250V 交流档直接测量电容两端电压，有几十伏电压则说明接通，无电压则表明断开。C．动态聚焦电路
HID 在做显示器使用时，对四角的聚焦胜能要求较高，因Wlnd0W2桌面显示时，字符主要集中在左半边及右下脚，若四角聚焦胜能不好，对视觉会有很大影响。因此，为做到中心及边角聚焦良好，就必须将一动态电压加到聚焦极，动态调整显像管电子透镜到荧光屏不同点的焦距，这样的电路为动态聚焦电路。因本机要支持2VGA 模式，所以在行场方向均采用了动态聚焦。若电容上流过线胜锯齿波电流，则电容上电压为抛物波，只要将这一抛物波反相并放大到所要求的幅度，即可实现最佳聚焦。本机从2电容两端取出抛物波电压，经R414 、C416 祸合输入到升压变压器T403 反相放大，另外，将放大后的场抛物波从C410 上取出，经Q414 共基放大加到T403 次级，则输出为行场叠加的抛物波，将此电压通过R416 送入高压包14 脚动态聚焦输入端，即可实现行场方向的良好聚焦。在变压器一定的情况下，调节电容C416 的大小，可改变行抛物波的输出幅度，电容越大，输出电压越高。Q414 供电由T403 第3 脚输出的行脉冲经D4 巧、C423 整流滤波得到500V 电压。调整( R423+R422 ）刚25 的值，可改变场抛物波幅度。动态聚焦电压的幅度因显像管而异，一般为600-500VPP0
d 地磁校正（旋转）电路
当显像管受到地磁场的作用时，会使电子束偏转，造成水平线倾斜，为了校正这种倾斜，特增加了旋转线圈，通过改变线圈上电流的方向和大小，可抵消地磁场对电子束的影响。电路工作原理如下：CPU 第4 脚输出PWM 脉冲，经R3 巧、C314 滤波后变为直流电压加到Q302 基极，通过调整脉宽，调节此电压大小，可改变Q303 、Q304 推挽输出电压，从而改变旋转线圈上电流的大小和方向。当脉宽为。时，Q302 截止，16V 电源经R316 、R317 、Q304 BE 极流过旋转线圈通过Q305 CE 极到地，随着脉宽的增加，Q302 逐渐导通，Q304 基极电压逐渐下降，流过线圈的电流逐渐减小，当Q304 基极电压为7V 时，线圈上电流为。；随着脉宽继续增加，Q302 逐渐趋于饱和，Q304 截止，Q303 导通，电流从12V 经Q306 CE 极流过旋转线圈通过Q303 CE 极到地，电流方向改变，当Q303 饱和时，反相电流达到最大值。
